รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | แผ่นแลกเปลี่ยนความร้อนแผ่น / ปะเก็น | วัสดุกรอบ: | เหล็กกล้าคาร์บอน SS304 SS316L |
|---|---|---|---|
| ใบสมัคร: | HVAC, การผลิตกระแสไฟฟ้า, โลหะผสมเหล็ก | ขนาดรูปร่างจาน: | 1463 * 708 มม |
| ขนาดศูนย์จาน: | 1173 * 412 มม | พื้นที่รับส่ง: | 0.8㎡ |
| ความลึกของร่องเพลท: | 3mm | ความหนาของปะเก็น: | 5.5mm |
| แม็กซ์ความดันใช้งาน: | 20kg / c㎡ | แม็กซ์อุณหภูมิในการทำงาน: | 190 ℃ |
| เน้น: | อะไหล่ปะเก็นเครื่องแลกเปลี่ยนความร้อน,การเปลี่ยนปะเก็นเครื่องแลกเปลี่ยนความร้อน |
||

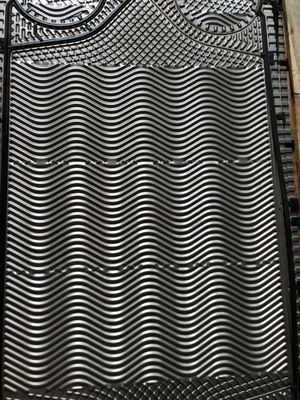

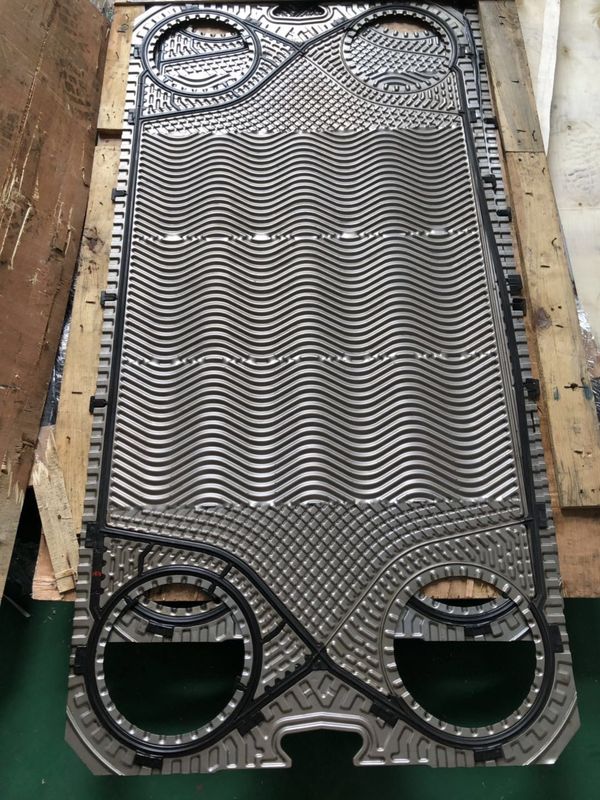

อุตสาหกรรมการต่อเรือไอน้ำเครื่องทำความร้อนน้ำมันเย็นแผ่นแลกเปลี่ยนความร้อนแผ่นปะเก็นวัสดุEPDM/NBR DX20DM
การก่อสร้างแผ่นแลกเปลี่ยนความร้อน
หลักการสำคัญของเครื่องแลกเปลี่ยนความร้อนแบบแผ่น (PHE) คือการยอมให้ของเหลวสองชนิดไหลข้ามบนพื้นที่ผิวที่ใหญ่ขึ้นตัวแลกเปลี่ยนความร้อนแบบเพลทมีประสิทธิภาพเชิงความร้อนสูงเนื่องจากของไหลร้อนไหลลงด้านล่างและของไหลเย็นจะไหลขึ้นเหนือเพลตขนาดใหญ่ที่เปิดออกเมื่อเทียบกับตัวแลกเปลี่ยนความร้อนแบบท่อทั่วไป PHE มีประสิทธิภาพการถ่ายเทความร้อนสูงกว่าแบบเซิร์ฟเวอร์เนื่องจากการไหลข้าม และรอยหยักในเพลตจะเพิ่มความปั่นป่วนและลดจำนวน Reynolds (Re)
DX20DM แผ่นแลกเปลี่ยนความร้อนแผ่น/ปะเก็นข้อมูลจำเพาะ
| Max.อุณหภูมิในการทำงาน | 190 ℃ |
| แรงดันใช้งานสูงสุด | 20 กก. / c㎡ |
| วัสดุแผ่น | SS304,SS316L, 254SMO, Hastelloy, ไทเทเนียม, Ti-Pd, นิกเกิล |
| วัสดุปะเก็น | ไนไตรล์ (NBR), HNBR, FPM, VITON A, VITON G, HTNBR, EPDM |
| วัสดุกรอบ | เหล็กกล้าคาร์บอน SS304,SS316L |
คุณสมบัติของแผ่นแลกเปลี่ยนความร้อน
(1) ค่าสัมประสิทธิ์การถ่ายเทความร้อนสูง
MC Plate Heat Exchangers ให้อัตราการถ่ายเทความร้อนสูง เนื่องจากรูปร่างที่เหนี่ยวนำให้เกิดความปั่นป่วนการกำหนดค่าปะเก็นพิเศษของเพลตช่วยป้องกันการผสมสื่อที่กำลังดำเนินการในบริเวณท่าเรือ ของเหลวทั้งสองจะถูกคั่นด้วยปะเก็นคู่มั่นใจได้ถึงความปลอดภัยเพิ่มเติมด้วยช่องว่างการรั่วซึม
(2) ประหยัดพื้นที่การติดตั้ง
เนื่องจากประสิทธิภาพการถ่ายเทความร้อนสูง จึงต้องการพื้นที่ติดตั้งเพียง 2-30% เมื่อเทียบกับความจุเดียวกันของเครื่องแลกเปลี่ยนความร้อนแบบหลายท่อ
(3) การปนเปื้อนต่ำ
การไหลแบบปั่นป่วนที่รุนแรงซึ่งเกิดจากการกระแทกในทางการไหลและระยะเวลาที่ของเหลวอยู่ภายในเครื่องแลกเปลี่ยนความร้อนสั้นจะส่งผลให้เกิดผลกระทบเพื่อหลีกเลี่ยงการยึดเกาะของตะกรัน
ถอดประกอบและประกอบได้สะดวกการทำความสะอาดนั้นง่ายต่อการจัดการกับสิ่งปนเปื้อนด้วยวิธีที่มีประสิทธิภาพ
(4) การสูญเสียความร้อนขั้นต่ำ
ความร้อนถูกปล่อยออกมาที่ด้านข้างของตัวแลกเปลี่ยนความร้อนแบบแผ่น และเนื่องจากพื้นที่ไม่จำเป็นต้องใช้มากนัก การสูญเสียความร้อนจะลดลงได้เนื่องจากปริมาณการสร้างความร้อนน้อยลงแม้ว่าจะไม่ได้ใช้วัสดุที่เป็นฉนวนหรือฉนวนความร้อนก็ตาม
(5) การบังคับใช้และมาตรฐาน standard
ส่วนประกอบหรือชิ้นส่วนทั้งหมดได้มาตรฐานและความเข้ากันได้ของชิ้นส่วนนั้นดีจำนวนแผ่นสามารถเพิ่มขึ้นหรือลดลงได้ขึ้นอยู่กับการเปลี่ยนแปลงของความจุการทำความสะอาดหรือเปลี่ยนทำได้ง่ายเมื่อแผ่นหรือปะเก็นสึกหรอ
ข้อดีของแผ่นแลกเปลี่ยนความร้อน
| ดีไซน์กะทัดรัด | ประสิทธิภาพเชิงความร้อนสูง |
| ถอดประกอบได้สำหรับการทำความสะอาดและบำรุงรักษา | สามารถใส่แผ่นถ่ายเทความร้อนเพิ่มเติมได้หากต้องการ |
| เหมาะสำหรับงานด้านสุขอนามัยและอุตสาหกรรม | เหมาะสำหรับใช้กับไอน้ำ |
| วัสดุที่ปลอดภัยต่ออาหาร | ปรับระบบ CIP ได้ |
| ทำความสะอาดง่าย | สินค้าคุณภาพ |
| ค่าบำรุงรักษาต่ำ | อายุการใช้งานยาวนาน |
| รูปแบบโปรไฟล์สำหรับความสัมพันธ์ของการไหลที่มีประสิทธิภาพสูง | แผ่นพิเศษสำหรับการควบแน่นของไอน้ำ |
| ราคาที่ได้เปรียบ/อัตราส่วนประสิทธิภาพ | บริการเป็นกันเอง |
| ความปลอดภัยในการทำงานสูง | ความกะทัดรัด |
| ประสิทธิภาพสูง | ความเป็นไปได้ในการใช้งานที่หลากหลาย |

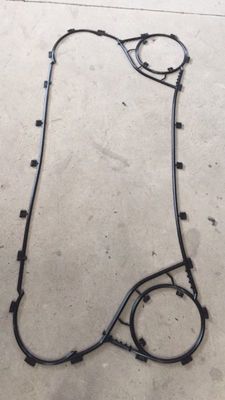

วัสดุปะเก็น PHE
| วัสดุปะเก็น | อุณหภูมิ (℃) | ของไหล |
| ไวตัน/FKM | -5 ---------+180 | กรด,ของเหลวอัลคาไล |
| HNBR | -15-------+160 | น้ำแร่/น้ำมันอุณหภูมิสูง, น้ำอุณหภูมิสูง |
| NBR | -15-------+110 | น้ำ น้ำทะเล น้ำแร่ควัน smoke |
| EPDM | -25 -------- +170 | น้ำร้อน ไอน้ำ กรด ด่าง |
การใช้งานแผ่นแลกเปลี่ยนความร้อน
| อาหาร | นม, น้ำผลไม้, สารละลายน้ำตาล, น้ำมันถั่วเหลืองและงา, สุรา, เบียร์, การทำความร้อน, การฆ่าเชื้อ/การทำให้เย็นสำหรับน้ำมันที่บริโภคได้, ฯลฯ, การนำความร้อนกลับมาใช้ใหม่และการให้ความร้อนด้วยของเหลว CIP |
| สารเคมี | ปิโตรเลียม พาราฟิน กรดต่างๆ กรดซัลฟิวริก น้ำมันก๊าด เกลือซัลเฟต สังกะสี กรดนิวคลีอิก กระบวนการโพลิเมอไรเซชัน การทำน้ำเย็นแบบอ่อน การให้ความร้อนสำหรับกลีเซอรีน ฯลฯ เอทานอลควบแน่น ฯลฯ |
| สิ่งทอ | ล้างน้ำ, สารละลาย NaOH, ย้อมน้ำเย็นและนำความร้อนเหลือทิ้งกลับมาใช้ใหม่ |
| ไฟฟ้า&อิเล็กทรอนิกส์ | น้ำหมุนเวียน น้ำยาหล่อเย็นฟลัชชิ่ง การหล่อเย็นน้ำมันเกียร์ หม้อแปลงไฟฟ้ากระแสสลับ การระบายความร้อน SCR การระบายความร้อนด้วยความร้อนความถี่สูง การบำบัดน้ำบริสุทธิ์ การระบายความร้อนด้วยหลอดอิเล็กตรอนและการระบายความร้อนด้วยเตาหลอมโลหะ |
| สิ่งอำนวยความสะดวกเครื่องกล | เครื่องทำความเย็น, อิมัลชัน, น้ำมันไฮดรอลิค, น้ำยาหล่อเย็น, คอมเพรสเซอร์, คูลลิ่งฟูแรนซ์อุตสาหกรรม, น้ำมันเกียร์, เครื่องทำน้ำเย็นแบบนึ่งฆ่าเชื้อและระบายความร้อนของเครื่องยนต์ |
| ต่อเรือ | เซ็นทรัลคูลลิ่ง, น้ำมันหล่อลื่น, แจ็คเก็ต, น้ำลูกสูบ, น้ำมันหนัก, การทำความเย็นน้ำมันเกียร์, น้ำมันดีเซล, การอุ่นน้ำมันทำความร้อน |
| เหล็ก เหล็ก | การหล่อเย็นแม่พิมพ์, การหล่อเย็นสำหรับกระบวนการหล่อแบบต่อเนื่อง, เตาเผา, การทำความเย็นโรงงานโค้ก, อิมัลชัน, การระบายความร้อนด้วยน้ำแอมโมเนีย, เครื่องจักร, การทำความเย็นคอมเพรสเซอร์, การระบายความร้อนด้วยน้ำมัน, การระบายความร้อนด้วยน้ำมันไฮดรอลิก |
| การรักษาพื้นผิว | ซัลเฟตคูลลิ่ง, ฟอสเฟต, การให้ความร้อน/ความเย็นสำหรับกระบวนการปรับสภาพของเหลวของสารเคลือบ, น้ำยาหล่อเย็นด้วยความร้อน, กาวาไนซ์และการเคลือบโครเมียม |
| กระบวนการสกัด | แอลกอฮอล์ดิบ น้ำมันถั่วเหลือง การทำความเย็นสำหรับกรดไขมัน ฯลฯ และการให้ความร้อนสำหรับน้ำมันมะพร้าว น้ำมันที่บริโภคได้ ฯลฯ |
| ร้านขายยา | การให้ความเย็น การให้ความร้อน และความเข้มข้นในการสกัดสารละลาย ครีม สารละลายน้ำตาล สารแขวนลอยอิมัลชัน พลาสมา กรดซิตริก เป็นต้น |
| เยื่อกระดาษ | น้ำล้าง น้ำเย็นคลอรีน และการนำความร้อนเหลือทิ้งกลับมาใช้ใหม่ |
| อุปกรณ์ก่อสร้าง | การทำความร้อน การให้ความร้อนสำหรับการจ่ายน้ำร้อน การทำความร้อนและความเย็นสำหรับ HVAC ฯลฯ คอนเดนเซอร์ เครื่องระเหย การทำความเย็นของปั๊มความร้อน การระบายความร้อนด้วยน้ำมันไฮดรอลิกและการระบายความร้อนทิ้ง |
| รถยนต์ | คูลลิ่งสำหรับน้ำยาบำบัดความร้อนและน้ำมันตัดกลึง การให้ความร้อนสำหรับการปรับสภาพผิวเคลือบและความเย็นของสีสำหรับตู้พ่นสี (ฟอสฟาติซิงโซล คูลลิ่ง) |
| ตู้ปลา | การทำน้ำร้อนในตู้ปลา การนำความร้อนเหลือทิ้งกลับมาใช้ใหม่ ตู้ฟักไข่ และฟาร์มปลา |
| ปลูก | ระบบเก็บความร้อนด้วยน้ำแข็ง โรงทำความร้อนแบบอำเภอ โรงไฟฟ้านิวเคลียร์ และสระว่ายน้ำ |
