รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุปะเก็น: | NBR / HNBR / EPDM / Viton A / Viton G / FPM | แผ่นวัสดุ: | AISI 304 / AISI 316 / ไทเทเนียม / TiPa / นิกเกิล / SMO254 / โลหะผสม 904L |
|---|---|---|---|

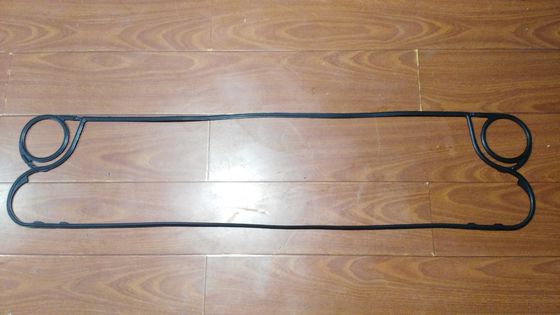

| ขนาดศูนย์ปะเก็น: | 870 * 122 มม | ขนาดรูปร่างปะเก็น: | 964.4 * 215.9 มม |
| ความหนาของปะเก็น: | 4.4mm | พื้นที่รับส่ง: | 0.18㎡ |
| เส้นผ่าศูนย์กลางรูปะเก็น: | 65mm | อุณหภูมิสูงสุด: | 220 & องศา; |
| แรงดันสูงสุด: | 25bar | ขนาดรูปร่างจาน: | 978 * 232 มม |
| แสงสูง: | M6M ปะเก็นเครื่องแลกเปลี่ยนความร้อน,ปะเก็นแผ่นแลกเปลี่ยนความร้อนนิกเกิล |
||

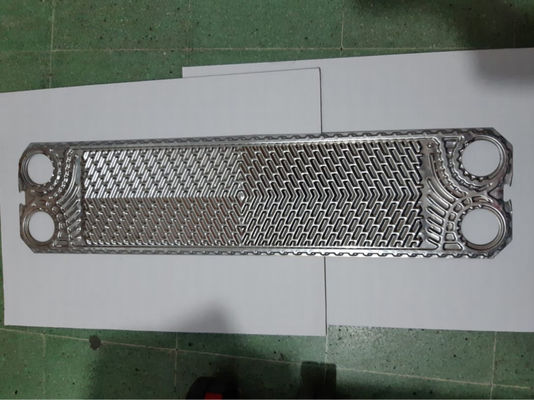

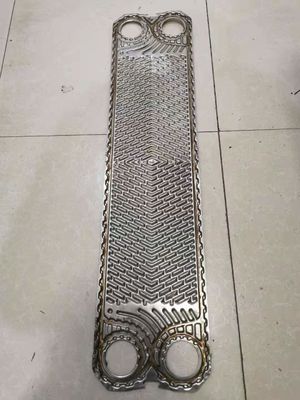

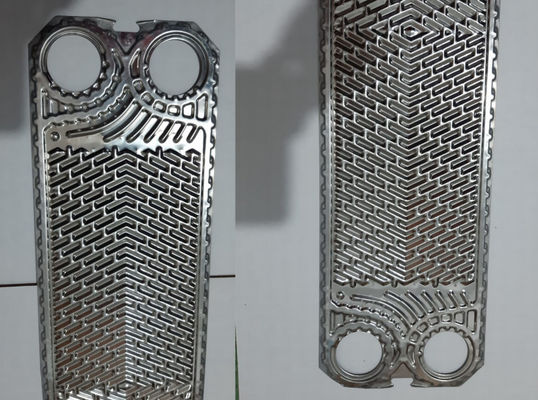

อุตสาหกรรมเคมีรุ่นพิเศษ Widegap ช่องแผ่นแลกเปลี่ยนความร้อนแบบแผ่นลูกฟูก Fischer E-18
แนะนำเครื่องแลกเปลี่ยนความร้อนแบบแผ่น E18
เครื่องแลกเปลี่ยนความร้อนแบบแผ่น E18 ได้รับการพัฒนาและปรับให้เหมาะสมสำหรับอุตสาหกรรมอาหารโดยเฉพาะสามารถนำเสนอระบบต่างๆที่หลากหลายได้พื้นผิวจานจาก 0.05㎡ ถึง1.5㎡และปริมาณงานสูงสุด500m³ / ชม.
E18 แผ่นแลกเปลี่ยนความร้อนปะเก็นและแผ่นพารามิเตอร์
| ประเภทยาง | มทบ | EPDM | VITON / FKM | HNBR |
| อุณหภูมิการใช้งาน | -20 ° C- + 130 ° C | -50 ° C- + 150 ° C | -30 ° C- + 251 ° C | -15 ° C- + 160 ° C |
| สื่อของไหล |
น้ำ น้ำทะเล น้ำมันแร่ น้ำเกลือ |
น้ำร้อน อบไอน้ำ กรด ด่าง |
ทนต่ออุณหภูมิสูง อนุมูลอิสระอย่างแรง น้ำมัน กรดและด่าง |
น้ำมันแร่และน้ำอุณหภูมิสูง |
| ลักษณะเฉพาะ | เปลี่ยนง่ายกว่าปะเก็นแบบเดิมแรงดันสูงอุณหภูมิสูงอายุการใช้งานยาวนานกว่าไม่ควรรั่ว | |||
| วัสดุของแผ่น | ชนิดของเหลวที่เหมาะสม | |
| เหล็กกล้าไร้สนิม (SUS304,316 ฯลฯ ) | น้ำบริสุทธิ์น้ำธรรมดาน้ำมันแร่ ฯลฯ | |
| Ti, Ti-pd | น้ำทะเลน้ำเกลือน้ำแร่ ฯลฯ | |
| 20Cr, 18Ni 6Mo (254SMO) | กรดซัลฟิวริกเจือจางสารละลายน้ำอินทรีย์ ฯลฯ | |
| นิ | โซดาไฟที่มีอุณหภูมิสูงและเข้มข้น | |
| โลหะผสม Hastelloy (C276, D205, B2G) | กรดซัลฟิวริกเข้มข้นกรดไฮโดรคลอริกกรดฟอสฟอริก | |
| ความหนาของแผ่น | 0.5 มม. / 0.6 มม. / 0.7 มม. / 0.8 มม. / 0.9 มม. / 1.0 มม | |
| ขนาดรูปร่างจาน | 978 * 232 มม | |
| ขนาดศูนย์จาน | 870 * 122 มม | |
| พื้นที่รับส่ง | 0.18㎡ | |
| เส้นผ่านศูนย์กลางของรูมุม | Φ65 | |
| ความหนาของปะเก็น | 4.4 มม | |
| ความกดดันจากการทำงาน | <= 25 บาร์ | |
| จาน Theta | เธต้าต่ำและเธต้าสูง | |
| รูจาน | จานช่อง 4 รู, จานท้ายไม่มีรู |
|
E18 แผ่นแลกเปลี่ยนความร้อนความได้เปรียบ
| การออกแบบที่กะทัดรัด | ประสิทธิภาพการระบายความร้อนสูง |
| ถอดออกได้สำหรับทำความสะอาดและบำรุงรักษา | สามารถเพิ่มแผ่นถ่ายเทความร้อนเพิ่มเติมได้หากจำเป็น |
| เหมาะสำหรับการใช้งานที่ถูกสุขอนามัยและในอุตสาหกรรม | เหมาะสำหรับใช้กับไอน้ำ |
| วัสดุที่ปลอดภัยต่ออาหาร | ปรับระบบ CIP ได้ |
| ทำความสะอาดง่าย | ผลิตภัณฑ์ที่มีคุณภาพ |
| ค่าบำรุงรักษาต่ำ | อายุการใช้งานยาวนาน |
| รูปแบบโปรไฟล์สำหรับความสัมพันธ์ของโฟลว์ที่มีประสิทธิภาพสูง | แผ่นพิเศษสำหรับการควบแน่นของไอน้ำ |
| อัตราส่วนราคา / ประสิทธิภาพที่เป็นประโยชน์ | บริการเป็นกันเอง |
| ความปลอดภัยในการปฏิบัติงานสูง | ความกะทัดรัด |
| ประสิทธิผลสูง | ความเป็นไปได้ในการใช้งานที่หลากหลาย |
| วัสดุป้องกันอาหาร | CIP สามารถ |
| ทำความสะอาดง่าย | สินค้าคุณภาพสูงของออสเตรีย |
| ค่าบำรุงรักษาต่ำ | อายุการใช้งานยาวนาน |
| มีโปรไฟล์ต่างๆ | เทคโนโลยีต่างๆของปะเก็น |
| พื้นผิวจานตั้งแต่0.05㎡ถึง1.5㎡ | ปริมาณงานสูงสุด500m³ / ชม |
| แผ่นพิเศษสำหรับคอนเดนเซอร์ไอน้ำ |
วิธีการติดตั้ง E18 Plate Heat Exchanger เมื่อ Maintance?
1 ปลดท่อออกจากแผ่นดัน
•ตัดการเชื่อมต่อท่อจากแผ่นดัน
การถอดแผ่นแลกเปลี่ยนความร้อน
•ถอดถั่ว (12a) เทียบกับตามเข็มนาฬิกา
•คลายน็อตทั้งหมดสำหรับสลักเกลียวปรับความตึง (12) ตามขวาง
•คลายเกลียวน็อตสำหรับสลักเกลียว (12) จากสลักเกลียวปรับความตึง (1)
•ถอดแหวนรองสำหรับแถบผูก (13)
•ถอดสลักเกลียวปรับความตึง (1)
•ดันแผ่นดัน (10) ออกจากแพ็คเพลท
•แกว่งแผ่นแลกเปลี่ยนความร้อนแผ่นแรกที่ด้านล่าง 20 - 30 ซม. ตามยาว
ทิศทาง [1]
•เหวี่ยงจานออกด้านข้างภายใต้มุมของ
30 - 45 ° [2]
•ถอดจานออกจากกรอบ
•ถอดจานทีละแผ่นในลักษณะเดียวกัน
•สังเกตลำดับและตำแหน่งหน้าจาน - หลังจากทำความสะอาดแล้ว
ติดตั้งกลับในลักษณะเดียวกัน
2 การทำความสะอาดแผ่นแลกเปลี่ยนความร้อน
•ล้างแต่ละจานด้วยผงซักฟอกที่เหมาะสม (ต้องไม่โจมตีปะเก็นหรือจาน) ข้อมูลเกี่ยวกับผงซักฟอกที่เหมาะสมสามารถหาได้จากผู้ผลิต Heat Exchanger
•ทำความสะอาดจานด้วยแปรงขนอ่อน
• ไม่ต้องเปลี่ยนปะเก็น:
- หลีกเลี่ยงการแช่จานในน้ำยาทำความสะอาด
• ปะเก็นที่จะแลกเปลี่ยน:
- แช่แผ่นในน้ำยาทำความสะอาดร้อน (ประมาณ 100 ° C)
•ในการขูดหินปูนหลายชั้น:
- แช่แผ่นในน้ำยาทำความสะอาดร้อน (ประมาณ 100 ° C)
ไม่ได้ใช้:
- แปรงเหล็ก
- มีดโกนเหล็กหรือที่คล้ายกัน
3 ประกอบใหม่
•ติดตั้งแผ่นทำความสะอาดใหม่อีกครั้ง
สังเกต
- ลำดับและตำแหน่งดั้งเดิมของแต่ละแผ่น (ตามตัวเลขและรูปวาดการจัดเรียงจาน)
- ติดตั้งปะเก็นและเป็นระเบียบเรียบร้อย
•พอดีกับแผ่นแต่ละแผ่น (การสอดด้านข้างต่ำกว่า 30-40 °เอียง)
•ดันแผ่นดัน (10) ไปที่ถาดใส่จาน
•ใส่สลักเกลียวปรับความตึงอีกครั้ง (1) กลับเข้าไปในช่องด้านข้าง
•ใส่แหวนรองสำหรับขันสลักเกลียว (13) เข้ากับสลักเกลียวปรับความตึง (1)
•ตึงแพ็คเพลทด้วยน็อตสำหรับสลักเกลียวปรับความตึง (12)
- สม่ำเสมอ
- ตามขวาง
- สังเกตความขนานระหว่างแผ่นดัน (10) และแผ่นเฟรม (4)
•สังเกตขีด จำกัด tesnioning บนป้ายชื่อ
•หลีกเลี่ยง:
- การเพิ่มความตึง (ต่ำกว่าขีด จำกัด แรงดึงต่ำสุดบนป้ายชื่อ)
- แรงตึงน้อยเกินไป (สูงกว่าขีด จำกัด แรงดึงสูงสุดบนป้ายชื่อ)
•ยึดน็อตสำหรับสลักเกลียวปรับความตึง (12) โดยการติดตั้งน็อต (12a)
•เชื่อมต่อท่ออีกครั้ง
•เริ่มการแลกเปลี่ยนความร้อนตามส่วนที่ 6
