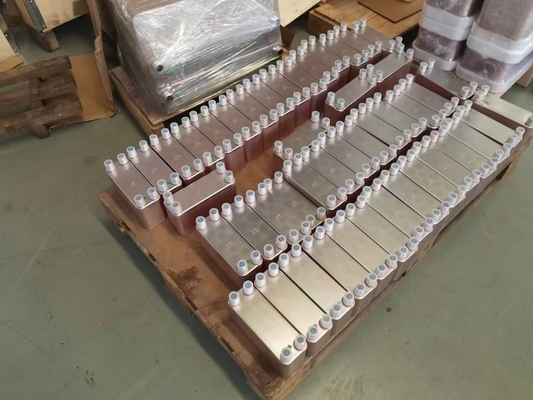

สแตนเลสขนาดกะทัดรัดและประหยัดต้นทุนพร้อมทองแดง 1.0/2.0/3.0 บาร์แลกเปลี่ยนความร้อนแผ่นประสาน/BPHE

สแตนเลสขนาดกะทัดรัดและประหยัดต้นทุนพร้อมทองแดง 1.0/2.0/3.0 บาร์แลกเปลี่ยนความร้อนแผ่นประสาน/BPHE

การก่อสร้าง BPHE

แนวคิดเกี่ยวกับเครื่องแลกเปลี่ยนความร้อนแบบจานประสาน (BPHE) เป็นรูปแบบที่แตกต่างจากเครื่องแลกเปลี่ยนความร้อนแบบจานและเฟรมแบบเดิม แต่ไม่มีปะเก็นและชิ้นส่วนเฟรมปัจจุบัน BPHE ของ M&C เป็นส่วนประกอบที่มั่นคงในโรงงานทำความเย็น เนื่องจากมีการออกแบบที่กะทัดรัดและทนทาน ติดตั้งง่าย และการดำเนินงานที่คุ้มค่า

วัสดุ BPHE

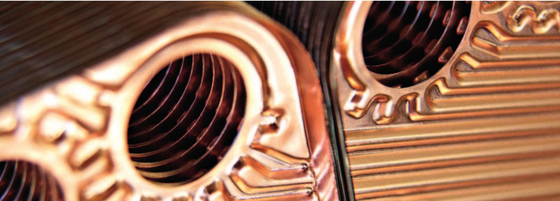

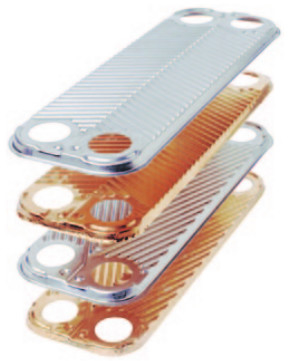

เครื่องแลกเปลี่ยนความร้อนแบบจานประสาน (BPHE) ประกอบด้วยแผ่นเหล็กสแตนเลสลูกฟูกแบบบางที่ประสานสุญญากาศเข้าด้วยกันโดยใช้ทองแดงเป็นวัสดุประสานแม้ว่าจะเป็นแนวคิดสำหรับการใช้งานจำนวนมาก แต่หน่วยประสานทองแดงไม่เหมาะสำหรับการใช้งานด้านอาหารและการใช้งานที่เกี่ยวข้องกับของเหลวที่มีฤทธิ์รุนแรงทางออกที่ดีที่สุดคือแผ่นแลกเปลี่ยนความร้อนที่ทำจากสแตนเลส 100%

การออกแบบ BPHE

การประสานแผ่นเหล็กสแตนเลสเข้าด้วยกันทำให้ไม่จำเป็นต้องใช้ปะเก็นซีลและแผ่นโครงหนาเช่นเดียวกับการจับเพลตไว้ด้วยกันที่จุดสัมผัส วัสดุประสานจะผนึกบรรจุภัณฑ์BPHE ของ M&C มีการประสานกันที่จุดสัมผัสทั้งหมด เพื่อให้มั่นใจถึงประสิทธิภาพการถ่ายเทความร้อนที่เหมาะสมและความต้านทานแรงดันเพลตได้รับการออกแบบมาเพื่อให้มีอายุการใช้งานยาวนานที่สุด

เนื่องจากแทบทุกวัสดุที่ใช้สำหรับการถ่ายเทความร้อน BPHE จึงมีขนาดกะทัดรัดมากและมีน้ำหนักเบาและมีปริมาตรกักเก็บต่ำM&C นำเสนอการออกแบบที่ยืดหยุ่นซึ่งสามารถปรับแต่งให้ตรงกับความต้องการเฉพาะของคุณได้

BPHE ของ M&C เป็นโซลูชันที่คุ้มค่าที่สุดสำหรับหน้าที่การถ่ายเทความร้อนในวงกว้าง

หลักการไหล

หลักการไหลพื้นฐานในตัวแลกเปลี่ยนความร้อนแบบเชื่อมประสานสำหรับการใช้งานทำความเย็นคือการไหลแบบขนานหรือแนวทแยงเพื่อให้ได้กระบวนการถ่ายเทความร้อนที่มีประสิทธิภาพสูงสุดในการออกแบบรอบเดียว การเชื่อมต่อทั้งหมดจะอยู่ที่ด้านหนึ่งของตัวแลกเปลี่ยนความร้อน ทำให้การติดตั้งทำได้ง่ายมาก

คอนเดนเซอร์ - หลักการไหล

ส่วนประกอบหลักเหมือนกับเครื่องระเหยสารทำความเย็นเข้าสู่ด้านซ้ายบนของตัวแลกเปลี่ยนเป็นก๊าซร้อน และเริ่มควบแน่นบนพื้นผิวของช่องจนกระทั่งควบแน่นจนสุด และเย็นลงเล็กน้อยกระบวนการนี้เรียกว่า "การควบแน่นอิสระ"

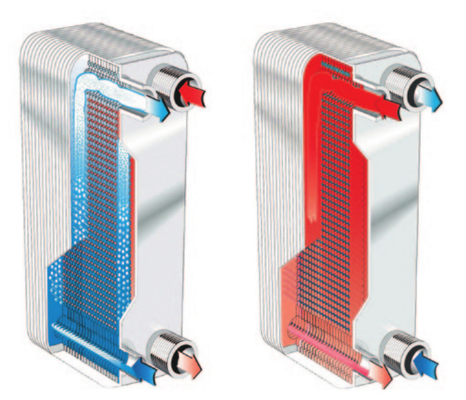

           Evaporator แสดงหลักการไหลคอนเดนเซอร์แสดงหลักการไหล

เครื่องระเหย - หลักการไหล

ช่องที่เกิดขึ้นระหว่างแผ่นลูกฟูกและมุมต่างๆ ถูกจัดเรียงเพื่อให้สื่อทั้งสองไหลผ่านช่องทางอื่น ในทิศทางตรงกันข้ามเสมอ ( กระแสทวนกระแส)

สารทำความเย็นสองเฟส (ไอ + ของเหลว) เข้าสู่ด้านล่างซ้ายของตัวแลกเปลี่ยนด้วยคุณภาพของไอขึ้นอยู่กับสภาพการทำงานของโรงงาน

การระเหยของเฟสของเหลวเกิดขึ้นภายในช่องสัญญาณและมีการร้องขอระดับความร้อนสูงยิ่งยวดเสมอ ซึ่งเป็นสาเหตุที่ทำให้กระบวนการนี้เรียกว่า "การขยายตัวแบบแห้ง"

ในภาพประกอบของเครื่องระเหย ลูกศรสีน้ำเงินเข้มและสีอ่อนแสดงตำแหน่งของจุดต่อสารทำความเย็นน้ำ (น้ำเกลือ) ที่จะระบายความร้อนจะไหลย้อนกลับในช่องทางตรงข้ามลูกศรสีแดงเข้มและสว่างแสดงตำแหน่งของจุดเชื่อมต่อของน้ำ (รอยช้ำ)

ส่วนประกอบที่สำคัญในการใช้งานเครื่องทำความเย็น

BPHE ที่มีประสิทธิภาพสูงของ M&C ได้รับการติดตั้งสำหรับหน้าที่ที่หลากหลายในการใช้งานเครื่องทำความเย็นทั่วโลก ให้ประสิทธิภาพการถ่ายเทความร้อนสูงสุดพร้อมความน่าเชื่อถือและประสิทธิภาพด้านต้นทุนสูงสุด

M&C นำเสนอกลุ่มผลิตภัณฑ์ BPH ที่มีความดันสูงมากเหมาะอย่างยิ่งสำหรับการใช้งานที่แตกต่างกันทั้งหมดในระบบการถอดรหัส CO2ในการใช้งานทำความเย็นที่มีการติดตั้ง BPHE ของ M&C อุปกรณ์ทั่วไปประกอบด้วย:

ตู้แช่

หล่อเย็นน้ำหรือน้ำเกลือและปฏิเสธความร้อนสู่อากาศหรือน้ำน้ำถูกขนส่งโดยระบบไฮดรอลิกผ่านเครื่องแลกเปลี่ยนความร้อนประเภทต่างๆ เพื่อให้อากาศเย็นในระบบปรับอากาศ หรือเพื่อทำให้กระบวนการผลิตหรือกระบวนการทางอุตสาหกรรมเย็นลงโดยปกติแล้วจะใช้ระบบพื้นฐานสองระบบในการขับเคลื่อนเครื่องทำความเย็น: คอมเพรสเซอร์ที่ขับเคลื่อนด้วยมอเตอร์ไฟฟ้าตามวงจรการทำความเย็นด้วยการอัดไอหรือระบบขับเคลื่อนด้วยความร้อน (ไอน้ำ การเผาไหม้ก๊าซธรรมชาติ) ตามวัฏจักรการทำความเย็นแบบดูดซับ

ปั๊มความร้อน

เครื่องทำน้ำเย็นชนิดหนึ่งที่สามารถทำงานได้ในวงจรย้อนกลับ เรียกอีกอย่างว่าปั๊มความร้อนจากแหล่งน้ำในกรณีนี้ หน้าที่หลักคือการทำให้น้ำร้อนและปฏิเสธความเย็นสู่อากาศหรือน้ำน้ำอุ่นจะทำให้อากาศหรือน้ำอุ่นขึ้นน้ำอุ่นจะทำให้อากาศอุ่นขึ้นในระบบปรับอากาศอีกรูปแบบหนึ่งของระบบนี้คือปั๊มความร้อนจากแหล่งกราวด์ โดยใช้ดินหรือผิวน้ำเพื่อเพิ่มหรือปฏิเสธความร้อน

BHEs ในการใช้งานเครื่องทำความเย็น

BPHE เป็นโซลูชันที่มีประสิทธิภาพสำหรับฟังก์ชันต่างๆ ในการใช้งานเครื่องทำความเย็นโดยทั่วไปแล้วสิ่งเหล่านี้เกี่ยวข้องกับการถ่ายเทความร้อนจากตัวกลางพื้นฐานสองชนิด: สารทำความเย็นในฐานะของเหลวปฐมภูมิ (HFC หรือก๊าซธรรมชาติ) และน้ำหรือน้ำเกลือเป็นของเหลวรอง:

• เครื่องระเหย, การขยายตัวแบบแห้ง, น้ำหล่อเย็น;
• คอนเดนเซอร์ ปฏิเสธหรือนำความร้อนกลับคืนสู่น้ำ
• Desuperheater สำหรับการนำความร้อนบางส่วนกลับคืนสู่น้ำ
• Economizer สารทำความเย็นของเหลวทำความเย็นและสารทำความเย็นไอร้อนยวดยิ่ง

ฟังก์ชันอื่นๆ ที่เป็นไปได้

• Subcooler เพื่อทำให้สารทำความเย็นของเหลวเย็นลงโดยใช้น้ำบาดาล
• ตัวแลกเปลี่ยนความร้อนระดับกลางที่ใช้ในวงจรการดูดซึมเพื่ออุ่นสารละลายเจือจางหรือเพื่อทำให้สารละลายเข้มข้นเย็นลงก่อน

เหตุใดจึงเลือก M&C BPH

• ดีไซน์กะทัดรัด ทนทาน คุณภาพสูงสม่ำเสมอความสะดวกในการติดตั้ง
• รุ่น BPHE ที่หลากหลายให้ความสามารถในการทำความเย็นตั้งแต่ 0.5-600KW
• ระบบของ M&C ช่วยประหยัดพื้นผิวการถ่ายเทความร้อนได้มากเมื่อเทียบกับ BPHE ที่ใช้ระบบจำหน่ายแบบเดิม
• ประหยัดค่าใช้จ่าย: ประหยัดพื้นที่เนื่องจากการออกแบบที่กะทัดรัดของ BPHE เมื่อเทียบกับเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ
• ตอบสนองอย่างรวดเร็วต่อการเปลี่ยนแปลงของค่าอุณหภูมิอันเนื่องมาจากปริมาณการกักเก็บที่น้อยและค่าสารทำความเย็นที่ต่ำลง
• การออกแบบที่ปรับให้เหมาะสมสำหรับทุกหน้าที่ด้วยการกำหนดค่า BPHE ที่กำหนดเองตามข้อกำหนดของลูกค้า
• ทุก BPHE ผ่านการทดสอบแรงดันและการรั่วไหลก่อนส่งมอบ เพื่อให้มั่นใจว่าผลิตภัณฑ์คุณภาพสูง
• การลงทุนอย่างต่อเนื่องของ M&C ในการวิจัยและพัฒนาทำให้มั่นใจได้ถึงโซลูชั่นที่แข่งขันได้มากที่สุด

ข้อมูลจำเพาะทางเทคนิค BPHE
