DN32 Connection S4 S4A Sondex Plate Heat Exchanger เหล็ก AISI 304 เฟรมสำหรับเบียร์นม

ขนาดการเชื่อมต่อ DN32 S4 / S4A Sondex Plate Heat Exchanger พร้อมกรอบวัสดุสแตนเลส AISI 304 สำหรับ บริษัท นม / เบียร์

โครงสร้างเครื่องแลกเปลี่ยนความร้อนแบบจาน S4/S4A




ช่วงเพลตประเภท S4A และ S8A ที่มีความยาวสูงสุด 0.75 ม. (2.5 ฟุต) และรูปแบบการระบายความร้อน "ยาว" จะครอบคลุมงานจำนวนมากถึง 6 ลบ.ม./ชม. (26 gpm) ในโซลูชันครั้งเดียว หมายความว่าการเชื่อมต่อทั้งหมดเป็น ที่ด้านหัว วิธีนี้จะช่วยให้มั่นใจได้ว่าท่อและงานบริการจะง่าย และด้วยการถอดเครื่องแลกเปลี่ยนเพื่อการบริการ ไม่จำเป็นต้องถอดท่อออก



กลุ่มผลิตภัณฑ์จานนี้ออกแบบมาสำหรับการพาสเจอร์ไรส์ขนาดเล็กถึง 3,000 ลิตร/ชม. (ขึ้นอยู่กับประเภทของผลิตภัณฑ์และโปรไฟล์อุณหภูมิ) และให้การรักษาผลิตภัณฑ์ที่นุ่มนวลและอ่อนโยน



การถ่ายเทความร้อนจะเกิดขึ้นเมื่อตัวกลางอุ่นถ่ายพลังงานผ่านแผ่นการไหลที่บางและแข็งแรงระหว่างช่องสัญญาณ และส่งไปยังตัวกลางที่เป็นปฏิปักษ์ที่เย็นโดยไม่ผสมตัวกลางทั้งสองการไหลย้อนทำให้เกิดประสิทธิภาพสูงสุดการออกแบบจานและทางเข้าช่วยให้ CIP (การทำความสะอาดในสถานที่) มีประสิทธิภาพและง่ายดายของพื้นผิว "ไหล" ทั้งหมด

S4/S4A ข้อมูลจำเพาะของแผ่นแลกเปลี่ยนความร้อนรุ่น


พื้นที่ผิว	0.04㎡
จาน Theta Angle	แนวนอน 130° แนวนอน 130°
เส้นผ่านศูนย์กลางการเชื่อมต่อ	28mm
ความหนาของแผ่นลูกฟูก	2.35 มม.
จานกลาง ความยาว* ความกว้าง	381*70 มม.
รูปร่างจานยาว*กว้าง	449*140 มม.

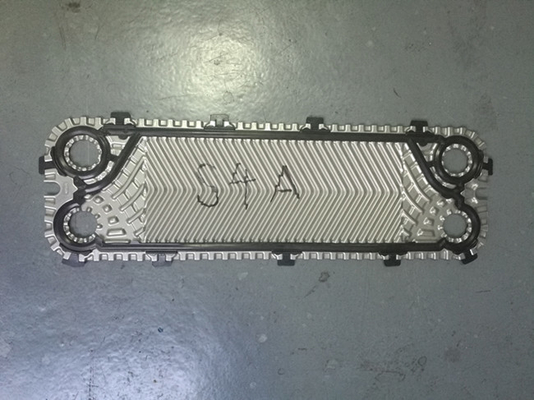

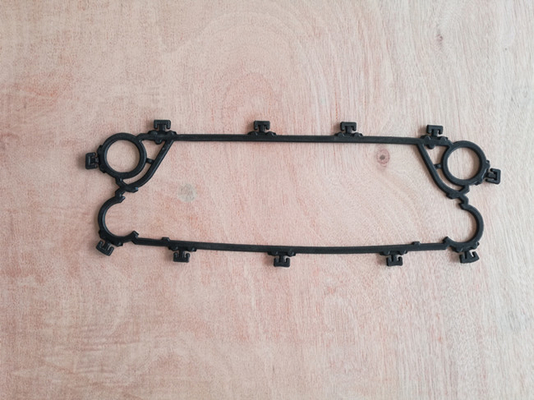

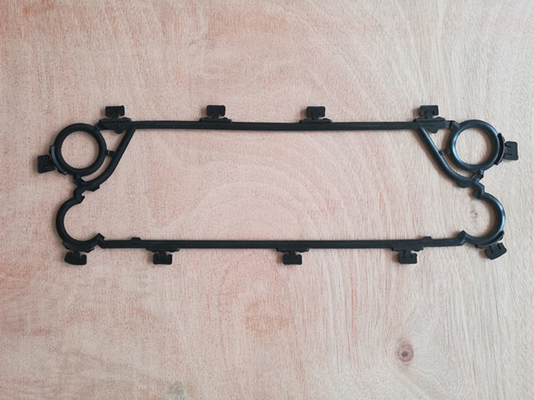

S4/S4Aปะเก็นแผ่นแลกเปลี่ยนความร้อน & รูปภาพจาน





S4/S4A เฟรม



จำนวนแผ่น	L (ความยาวเฟรม) (มม.)	กว้าง (มม.)	อืม)	น้ำหนักสูงสุดว่างเปล่า (กก.)	ประเภทการเชื่อมต่อ
S4A IG16
7-34	270	200(7.87")	473(18.62")	44	ท่อเกลียว 1.25" 1" Dairy Union
35-45	320			47
46-68	420			56
69-90	520			63
S4A IS16
7-21	434	200(7.87")	621(24.45")	46	ท่อเกลียว 1.25" 1" Dairy Union
22-32	634			49
33-55	1034			58
56-78	1334			65



ข้อมูลทางเทคนิคของแผ่นแลกเปลี่ยนความร้อน S4/S4A



พิมพ์		S1	S4A	S6A	S8A
แม็กซ์แรงกดดันจากงาน	พีเอ็น (บาร์)	10.16
แม็กซ์อุณหภูมิในการทำงาน	°C	มากถึง 180
นาที.อุณหภูมิในการทำงาน		-10
สื่อกระแส		น้ำและของเหลวต่างๆ ไอน้ำ
ปริมาณ/ช่อง	ผม	0.09	0.17	0.13	0.21
ขนาดการเชื่อมต่อ		DN32/1.25"
ประเภทการเชื่อมต่อ		ท่อขนาด 1.25" หรือท่อเกลียวในสแตนเลสหรือไททาเนียม (วัสดุอื่น ๆ ตามคำขอ) DN 25/1" Dairy union (สำหรับเฟรมอุตสาหกรรมอาหาร/สุขภัณฑ์เท่านั้น)
วัสดุแผ่น		สแตนเลส EN 1.4404(AISI 316L), EN 1.4301(AISI 304), SMO254, Hastelloy C276, ไทเทเนียม GR.1 วัสดุอื่น ๆ ตามคำขอ
ความหนาของแผ่น	mm	0.5 วัสดุอื่น ๆ ตามคำขอ
วัสดุปะเก็น		NBR, EPDM, FKM วัสดุอื่น ๆ ตามคำขอ
ประเภทแนบปะเก็น		ซอนเดอร์ ล็อค
ไลเนอร์ในการเชื่อมต่อ		ยาง NBR, EPDM, FKM สแตนเลส EN 1.4404(AISI 316L), EN 1.4301(AISI 304), SMO254, Hastelloy C276, ไทเทเนียม Gr.1
กรอบ		โครงทาสี สี RAL 5010 (สีอื่นๆ สามารถขอได้) โครงสแตนเลส ออกแบบมาสำหรับงานสุขาภิบาล (เช่น อุตสาหกรรมอาหารและนม)
ข้อกำหนดการวาดภาพกรอบ		พ่นสีสำหรับประเภทการกัดกร่อน C2L, C4M, C5M



คุณสมบัติเพลต PHE



	ลักษณะเฉพาะ	ข้อดี	มีอะไรให้คุณบ้าง!
NS	พื้นที่จำหน่าย	การกระจายการไหลอย่างมีประสิทธิภาพ	ป้องกัน Mal-Distribution
NS	พื้นที่การถ่ายเทความร้อนแบบแผ่นลูกฟูก	ส่งเสริมความปั่นป่วน ลดการเปรอะเปื้อน	ผลการกู้คืนความร้อนที่ดีเยี่ยม เพิ่มเวลาทำงานสูงสุด
ค	ระบบล็อคเพลท	แนวคิด "ล็อคมุม" และ "ล็อคแบบฟองสบู่" ช่วยให้มั่นใจได้ว่าแพ็คเพลตที่มีความเสถียรและจัดตำแหน่งอย่างดีเมื่อปิดยูนิต	การดำเนินงานที่ปลอดภัยและประหยัด ความสามารถในการให้บริการสูง เวลาหยุดให้บริการขั้นต่ำ
NS	ระบบปะเก็น EASYCLIP	ขอบประเก็นแบบเอียงจะหนีบเข้าที่อย่างง่ายดายโดยใช้ flingers อยู่อย่างปลอดภัยในสถานที่และมีความสมบูรณ์ของการปิดผนึกสูง	การดำเนินงานที่เชื่อถือได้ เปลี่ยนได้ง่ายและรวดเร็ว ไม่จำเป็นต้องใช้เครื่องมือพิเศษ





PHE ประเภทปะเก็น



โปรดตรวจสอบว่าปะเก็นรุ่นทั่วไปสามประเภทนั้นไม่ได้ใช้ในแบรนด์ Sondex





PHE ชนิดเพลท



"จานสตาร์ทพร้อมประเก็น" "เพลทไหลด้านซ้ายพร้อมประเก็น" "เพลทไหลด้านขวาพร้อมประเก็น" เพลทพร้อมประเก็น"



แผ่นความร้อนแบบยาว แผ่นความร้อนแบบสั้น







• ระบบแขวน:เพลทมีระบบแขวนเสริมระบบแขวนช่วยให้เพลตทนต่อแรงขันอันทรงพลัง และป้องกันแนวไม่ตรงและมุมยุบสิ่งนี้ทำให้เพลตเป็นการลงทุนที่มั่นคง เนื่องจากอายุการใช้งานของเพลตเพิ่มขึ้นและระยะเวลาการบริการลดลง
• พื้นที่จำหน่าย:พื้นที่กระจายบนเพลตได้รับการออกแบบมาเพื่อป้องกันโซนนิ่ง และทำให้แน่ใจว่าสื่อกระจายทั่วทั้งเพลตได้อย่างทั่วถึงนอกจากนี้ แรงดันตกคร่อมในพื้นที่กระจายมีน้อยและใช้ในพื้นที่ถ่ายเทความร้อนแทน ซึ่งส่งผลให้ประสิทธิภาพการถ่ายเทความร้อนดีขึ้น
• พื้นที่ถ่ายเทความร้อน:ด้วยพื้นที่การถ่ายเทความร้อนสูงสุด เราจึงสามารถลดจำนวนเพลตทั้งหมดที่จำเป็นสำหรับประสิทธิภาพสูงสุดรูปแบบเพลทของเราได้รับการปรับแต่งอย่างละเอียดสำหรับแต่ละการใช้งานและให้สภาวะที่ดีที่สุดสำหรับการถ่ายเทความร้อน โซลูชัน M&C ช่วยให้คุณปรับประสิทธิภาพการทำงานและลดการใช้พลังงานลง



บริการและบำรุงรักษาแผ่นแลกเปลี่ยนความร้อน M&C



เราสามารถช่วยคุณหลีกเลี่ยงปัญหาก่อนที่จะเกิดปัญหาด้วยโปรแกรมที่ปรับแต่งเองได้ ตั้งแต่การสนับสนุนการบำรุงรักษาเต็มรูปแบบไปจนถึงการบริการเฉพาะกิจเราจะดำเนินการตามกำหนดเวลาที่เหมาะสมที่สุดกับคุณเพื่อดำเนินการวินิจฉัยประสิทธิภาพ การฉีกขาดของเพลตและการตรวจสอบ การตรวจสอบข้อบกพร่องด้วยการเปลี่ยนอย่างรวดเร็ว และการซ่อมแซมตามความจำเป็น



ช่างผู้ชำนาญของเราจะรื้อเครื่องแลกเปลี่ยนความร้อนของคุณอย่างรวดเร็วและทำความสะอาดแต่ละแผ่นอย่างเชี่ยวชาญโดยใช้วิธีการที่ประหยัดและเป็นมิตรกับสิ่งแวดล้อมเราจะให้การติดตั้งของคุณทำงานได้เต็มประสิทธิภาพอีกครั้งในเวลาไม่นานเรามีอุปกรณ์ครบครันเพื่อดำเนินการ CIP (การทำความสะอาดในสถานที่) หากเป็นไปได้



หากตัวแลกเปลี่ยนความร้อนแบบเพลทของคุณทำงานผิดปกติหรือทำงานไม่เต็มประสิทธิภาพ บริการซ่อมของเราจะคืนค่าการติดตั้งของคุณให้กลับมาใช้งานได้ทันทีเราเปลี่ยนปะเก็นที่ชำรุดหรือสึกหรอ รวมทั้งแผ่นที่เสียหายหรือรั่วด้วยของเดิมหรือชิ้นส่วนทดแทนคุณภาพสูงที่ตรงกับข้อกำหนดของการติดตั้งของคุณ



นอกจากนี้เรายังสามารถวิเคราะห์การตั้งค่าปัจจุบันของคุณเพื่อพิจารณาว่าการติดตั้งสามารถปรับให้เหมาะสมได้หรือไม่ ตัวอย่างเช่น โดยการเพิ่มจำนวนเพลตในตัวแลกเปลี่ยนความร้อนนี่คือการอัปเกรดสำหรับทั้งระบบของคุณ เนื่องจากตัวแลกเปลี่ยนความร้อนที่มีประสิทธิภาพมากขึ้นจะปรับปรุงประสิทธิภาพโดยรวมในขณะที่ลดต้นทุนด้านพลังงาน



ไม่ว่าคุณต้องการอะไร ทีมบริการเฉพาะของเราพร้อมให้ความช่วยเหลือ



ควบคุมคุณภาพ



ผู้ตรวจสอบการควบคุมคุณภาพของเราจะตรวจสอบเพลตอย่างละเอียดเพื่อหาข้อบกพร่องเราทำการทดสอบสีย้อมเพื่อค้นหาการรั่วไหลที่อาจเกิดขึ้นในเพลต และทำการทดสอบก๊าซสำหรับเครื่องแลกเปลี่ยนความร้อนแบบเพลทที่ใช้แอมโมเนีย



ทุกแผ่นต้องเป็นไปตามข้อกำหนดด้านคุณภาพที่เข้มงวดของเราก่อนที่จะส่งถึงลูกค้าของเรา เพื่อให้แน่ใจว่าโซลูชันที่ทนทานและมีอายุการใช้งานยาวนาน



เราสามารถดำเนินการวินิจฉัยในสถานที่ได้หากเราพบเพลตรั่วในการติดตั้งปัจจุบันของคุณ เราสามารถแทนที่ด้วยเพลตประสิทธิภาพสูงที่เพิ่มความเชื่อถือได้และประสิทธิภาพของระบบของคุณ





รูปภาพแลกเปลี่ยนความร้อนจาน









ข้อมูลบริษัท M&C Heat Parts



M&C Heat Parts Co., Ltd ก่อตั้งขึ้นในอู๋ซี มณฑลเจียงซูM&C มีความเชี่ยวชาญในการออกแบบและผลิตอุปกรณ์ถ่ายเทความร้อนคุณภาพสูงกลุ่มผลิตภัณฑ์ประกอบด้วยเพลตและปะเก็น แผ่นแลกเปลี่ยนความร้อน ปะเก็นตัวแลกเปลี่ยนความร้อน และตัวแลกเปลี่ยนความร้อนแบบประสานดังนั้น ในฐานะหนึ่งในผู้ผลิตไม่กี่รายทั่วโลก M&C จึงนำเสนอโซลูชันด้วยการออกแบบทางอุณหพลศาสตร์ที่เหมาะสมที่สุดสำหรับอุตสาหกรรมต่างๆ และการใช้งานแทบทั้งหมด

M&C ให้บริการอุปกรณ์เสริมแบบครบวงจรแก่คุณ หลายแบรนด์ และรุ่นทางเลือกมากมายให้คุณเลือกเราจะตอบสนองทุกความต้องการของคุณเกี่ยวกับแผ่นแลกเปลี่ยนความร้อนและทำให้เครื่องของคุณทำงานอย่างต่อเนื่องผ่านที่เก็บข้อมูลที่สมบูรณ์และการตอบสนองที่รวดเร็วของเรา

นอกจากนี้เรายังมีการควบคุมคุณภาพและระบบบริการหลังการขายที่เข้มงวดตั้งแต่การจัดซื้อวัสดุไปจนถึงการบรรจุผลิตภัณฑ์สำเร็จรูปจนถึงผลิตภัณฑ์ที่ได้รับในสภาพดีผลิตภัณฑ์ของเรามีการใช้กันอย่างแพร่หลายทั่วโลกในด้านต่างๆ







M&C Plate Heat Exchanger Plate & Gaskets รุ่นอื่น ๆ Recommend



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 และอื่นๆ;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL และอื่นๆ;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 และอื่นๆ;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90 และอื่นๆ

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 และอื่นๆ;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 และอื่นๆ;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L และอื่นๆ;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 และอื่นๆ;

เทอร์โมเวฟ - TL200SS/PP, TL250SS/PP, TL400SS/PPTL650SS/PP และอื่นๆ;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M และอื่น ๆ ;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 และอื่นๆ;
