S8 S8A Sondex Danfoss Heat Exchanger Seal สำหรับการพาสเจอร์ไรส์ขนาดเล็ก

S8 / S8A Sondex / Danfoss Plate Heat Exchanger สำหรับการพาสเจอร์ไรส์ขนาดเล็กที่ใช้ในอุตสาหกรรมอาหาร

หลักการออกแบบแผ่นแลกเปลี่ยนความร้อน S8/S8A




ช่วงเพลตประเภท S4A และ S8A ที่มีความยาวสูงสุด 0.75 ม. (2.5 ฟุต) และรูปแบบการระบายความร้อน "ยาว" จะครอบคลุมงานจำนวนมากถึง 6 ลบ.ม./ชม. (26 gpm) ในโซลูชันครั้งเดียว หมายความว่าการเชื่อมต่อทั้งหมดเป็น ที่ด้านหัว วิธีนี้จะช่วยให้มั่นใจได้ว่าท่อและงานบริการจะง่าย และด้วยการถอดเครื่องแลกเปลี่ยนเพื่อการบริการ ไม่จำเป็นต้องถอดท่อออก



กลุ่มผลิตภัณฑ์จานนี้ออกแบบมาสำหรับการพาสเจอร์ไรส์ขนาดเล็กถึง 3,000 ลิตร/ชม. (ขึ้นอยู่กับประเภทของผลิตภัณฑ์และโปรไฟล์อุณหภูมิ) และให้การรักษาผลิตภัณฑ์ที่นุ่มนวลและอ่อนโยน



การถ่ายเทความร้อนจะเกิดขึ้นเมื่อตัวกลางอุ่นถ่ายพลังงานผ่านแผ่นการไหลที่บางและแข็งแรงระหว่างช่องสัญญาณ และส่งไปยังตัวกลางที่เป็นปฏิปักษ์ที่เย็นโดยไม่ผสมตัวกลางทั้งสองการไหลย้อนทำให้เกิดประสิทธิภาพสูงสุดการออกแบบจานและทางเข้าช่วยให้ CIP (การทำความสะอาดในสถานที่) มีประสิทธิภาพและง่ายดายของพื้นผิว "ไหล" ทั้งหมด

S8/S8A ข้อมูลจำเพาะของแผ่นแลกเปลี่ยนความร้อนรุ่น


พื้นที่ผิว	0.08㎡
จาน Theta Angle	แนวนอน 130° แนวตั้ง 130°
เส้นผ่านศูนย์กลางการเชื่อมต่อ	28mm
ความหนาของแผ่นลูกฟูก	2.35 มม.
จานกลาง ความยาว* ความกว้าง	656*70 มม.
รูปร่างจานยาว*กว้าง	724*140 มม.

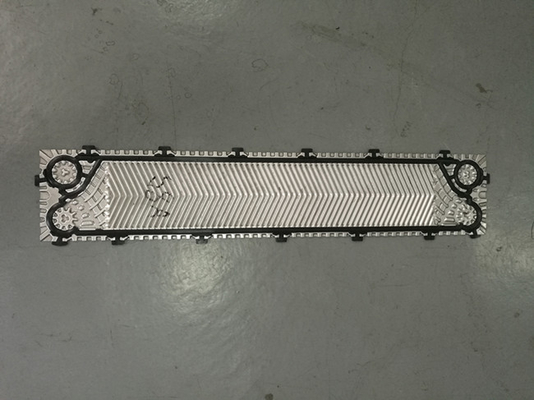

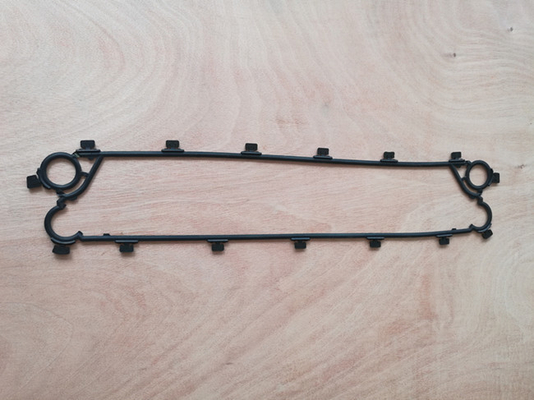

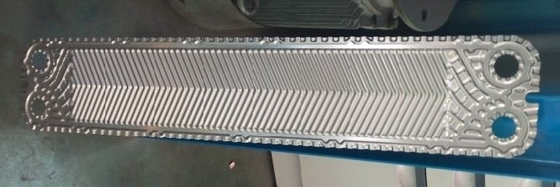

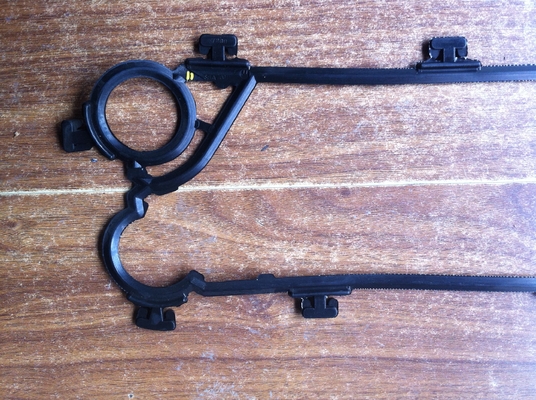

S8/S8Aปะเก็นแผ่นแลกเปลี่ยนความร้อน & รูปภาพจาน









S8/S8A เฟรม



จำนวนแผ่น	L (ความยาวเฟรม) (มม.)	กว้าง (มม.)	อืม)	น้ำหนักสูงสุดว่างเปล่า (กก.)	ประเภทการเชื่อมต่อ
S8A FG16
7-19	275	200(7.87")	758(29.84")	74	DN25/1" สหภาพนม
20-30	325			79
31-53	425			92
54-76	525			105
S8A FS16
7-55	448	200(7.87")	913-943(35.95"-37.13")	77	DN25/1" สหภาพนม
56-75	548			83
76-95	648			109
96-124	798			140



ข้อมูลทางเทคนิคของแผ่นแลกเปลี่ยนความร้อน S8/S8A



พิมพ์		S1	S4A	S6A	S8A
แม็กซ์แรงกดดันจากงาน	พีเอ็น (บาร์)	10.16
แม็กซ์อุณหภูมิในการทำงาน	°C	มากถึง 180
นาที.อุณหภูมิในการทำงาน		-10
สื่อกระแส		น้ำและของเหลวต่างๆ ไอน้ำ
ปริมาณ/ช่อง	ผม	0.09	0.17	0.13	0.21
ขนาดการเชื่อมต่อ		DN32/1.25"
ประเภทการเชื่อมต่อ		ท่อขนาด 1.25" หรือท่อเกลียวในสแตนเลสหรือไททาเนียม (วัสดุอื่น ๆ ตามคำขอ) DN 25/1" Dairy union (สำหรับเฟรมอุตสาหกรรมอาหาร/สุขภัณฑ์เท่านั้น)
วัสดุแผ่น		สแตนเลส EN 1.4404(AISI 316L), EN 1.4301(AISI 304), SMO254, Hastelloy C276, ไทเทเนียม GR.1 วัสดุอื่น ๆ ตามคำขอ
ความหนาของแผ่น	mm	0.5 วัสดุอื่น ๆ ตามคำขอ
วัสดุปะเก็น		NBR, EPDM, FKM วัสดุอื่น ๆ ตามคำขอ
ประเภทแนบปะเก็น		ซอนเดอร์ ล็อค
ไลเนอร์ในการเชื่อมต่อ		ยาง NBR, EPDM, FKM สแตนเลส EN 1.4404(AISI 316L), EN 1.4301(AISI 304), SMO254, Hastelloy C276, ไทเทเนียม Gr.1
กรอบ		โครงทาสี สี RAL 5010 (สีอื่นๆ สามารถขอได้) โครงสแตนเลส ออกแบบมาสำหรับงานสุขาภิบาล (เช่น อุตสาหกรรมอาหารและนม)
ข้อกำหนดการวาดภาพกรอบ		พ่นสีสำหรับประเภทการกัดกร่อน C2L, C4M, C5M



คุณสมบัติเพลต PHE



	ลักษณะเฉพาะ	ข้อดี	มีอะไรให้คุณบ้าง!
NS	พื้นที่จำหน่าย	การกระจายการไหลอย่างมีประสิทธิภาพ	ป้องกัน Mal-Distribution
NS	พื้นที่การถ่ายเทความร้อนแบบแผ่นลูกฟูก	ส่งเสริมความปั่นป่วน ลดการเปรอะเปื้อน	ผลการกู้คืนความร้อนที่ดีเยี่ยม เพิ่มเวลาทำงานสูงสุด
ค	ระบบล็อคเพลท	แนวคิด "ล็อคมุม" และ "ล็อคแบบฟองสบู่" ช่วยให้มั่นใจได้ว่าแพ็คเพลตที่มีความเสถียรและจัดตำแหน่งอย่างดีเมื่อปิดยูนิต	การดำเนินงานที่ปลอดภัยและประหยัด ความสามารถในการให้บริการสูง เวลาหยุดให้บริการขั้นต่ำ
NS	ระบบปะเก็น EASYCLIP	ขอบประเก็นแบบเอียงจะหนีบเข้าที่อย่างง่ายดายโดยใช้ flingers อยู่อย่างปลอดภัยในสถานที่และมีความสมบูรณ์ของการปิดผนึกสูง	การดำเนินงานที่เชื่อถือได้ เปลี่ยนได้ง่ายและรวดเร็ว ไม่จำเป็นต้องใช้เครื่องมือพิเศษ







PHE ประเภทปะเก็น



โปรดตรวจสอบว่าปะเก็นรุ่นทั่วไปสามประเภทนั้นไม่ได้ใช้ในแบรนด์ Sondex





PHE ชนิดเพลท



"จานสตาร์ทพร้อมประเก็น" "เพลทไหลด้านซ้ายพร้อมประเก็น" "เพลทไหลด้านขวาพร้อมประเก็น" เพลทพร้อมประเก็น"



แผ่นความร้อนแบบยาว แผ่นความร้อนแบบสั้น





การแก้ปัญหาเพ



หากคุณมีปัญหากับตัวแลกเปลี่ยนความร้อนแบบเพลทของคุณ ในกรณีส่วนใหญ่ สิ่งเหล่านี้สามารถแก้ไขได้โดยบุคลากรของคุณเองโปรดดูข้อมูลสรุปของปัญหาที่เป็นไปได้รวมถึงสาเหตุและวิธีแก้ไขด้านล่าง



เงื่อนไขสำหรับการทำงานที่เหมาะสมอย่างต่อเนื่องของตัวแลกเปลี่ยนความร้อนแบบแผ่นของคุณนั้นต้องปฏิบัติตามค่าความดันและอุณหภูมิที่อนุญาตซึ่งระบุไว้บนป้ายชื่ออย่างเคร่งครัด

การเกินค่าเหล่านี้ แม้ว่าแรงดันสูงสุดในระยะสั้นจะทำให้เกิดความเสียหายต่อหน่วยและเป็นสาเหตุของปัญหา



เพื่อหลีกเลี่ยงการซ่อมแซมที่มีค่าใช้จ่ายสูง เราขอแนะนำให้คุณมีงานติดตั้งและบำรุงรักษาโดยบุคลากรที่ได้รับการฝึกอบรมมาอย่างเหมาะสมคุณยังสามารถติดต่อเรา



ปัญหา	สาเหตุที่เป็นไปได้	ทางออกที่เป็นไปได้
รั่ว	ที่จุดเชื่อมต่อ	ตรวจสอบขอบยาง (ถ้ามีติดตั้ง) ตรวจสอบปะเก็นหน้าแปลน (ถ้ามีติดตั้ง) ตรวจสอบโอริง พอดีกับท่อที่ปราศจากแรงตึง
	การผสมวงจรปฐมภูมิและทุติยภูมิ	ตรวจสอบแผ่นว่ามีรูและ/หรือรอยแตกหรือไม่
	ในแพ็คเกจจาน	ตรวจสอบการประกอบ เช็คสภาพประเก็น ตรวจสอบตำแหน่งที่เหมาะสมของปะเก็น
	เงื่อนไขการใช้งานเบี่ยงเบนไปจากข้อกำหนด	ปรับสภาพการทำงาน
ความจุไม่เพียงพอ	อากาศในระบบ	ไล่อากาศระบบท่อ ตรวจสอบการทำงานของท่อดักอากาศที่เป็นไปได้
	สภาพการทำงานเบี่ยงเบนไปจากข้อกำหนด	ปรับสภาพการทำงาน
	ตัวแลกเปลี่ยนความร้อนสกปรก	ทำความสะอาดตัวแลกเปลี่ยนความร้อน
	ได้เปลี่ยนสายสัมพันธ์	ทำท่อใหม่
ความกดอากาศสูงเกินไป	ไหลขนาดใหญ่การไหลของการออกแบบ	ปรับการไหล
	ช่องในจานถูกบล็อก	ล้าง/ทำความสะอาด
	การวัดที่ไม่ถูกต้อง	ตรวจสอบตัวบ่งชี้ความดัน
	สื่อเบี่ยงเบนไปจากการออกแบบ	การเติมสารป้องกันการแข็งตัวจะเพิ่มแรงดันตก
	อากาศในระบบ	ไล่อากาศระบบท่อ ตรวจสอบการทำงานของท่อดักอากาศที่เป็นไปได้



รูปภาพแลกเปลี่ยนความร้อนจาน











ข้อมูลบริษัท M&C Heat Parts



M&C Heat Parts Co., Ltd ก่อตั้งขึ้นในอู๋ซี มณฑลเจียงซูM&C มีความเชี่ยวชาญในการออกแบบและผลิตอุปกรณ์ถ่ายเทความร้อนคุณภาพสูงกลุ่มผลิตภัณฑ์ประกอบด้วยเพลตและปะเก็น แผ่นแลกเปลี่ยนความร้อน ปะเก็นตัวแลกเปลี่ยนความร้อน และตัวแลกเปลี่ยนความร้อนแบบประสานดังนั้น ในฐานะหนึ่งในผู้ผลิตไม่กี่รายทั่วโลก M&C จึงนำเสนอโซลูชันด้วยการออกแบบทางอุณหพลศาสตร์ที่เหมาะสมที่สุดสำหรับอุตสาหกรรมต่างๆ และการใช้งานแทบทั้งหมด

M&C ให้บริการอุปกรณ์เสริมแบบครบวงจรแก่คุณ หลายแบรนด์ และรุ่นทางเลือกมากมายให้คุณเลือกเราจะตอบสนองทุกความต้องการของคุณเกี่ยวกับแผ่นแลกเปลี่ยนความร้อนและทำให้เครื่องของคุณทำงานอย่างต่อเนื่องผ่านที่เก็บข้อมูลที่สมบูรณ์และการตอบสนองที่รวดเร็วของเรา

นอกจากนี้เรายังมีการควบคุมคุณภาพและระบบบริการหลังการขายที่เข้มงวดตั้งแต่การจัดซื้อวัสดุไปจนถึงการบรรจุผลิตภัณฑ์สำเร็จรูปจนถึงผลิตภัณฑ์ที่ได้รับในสภาพดีผลิตภัณฑ์ของเรามีการใช้กันอย่างแพร่หลายทั่วโลกในด้านต่างๆ
