Varitherm GEA แผ่นแลกเปลี่ยนความร้อน VT20 OEM PHE แผ่นปะเก็นสำหรับอุตสาหกรรมอาหาร

Varitherm GEA แผ่นแลกเปลี่ยนความร้อน VT20/VT20P/VT20M OEM PHE แผ่นและปะเก็นในอุตสาหกรรมอาหาร

โครงสร้างแผ่นแลกเปลี่ยนความร้อน VT20/VT20P/VT20M



ด้วย Safetytherm ผู้เชี่ยวชาญได้ประสบความสำเร็จในการออกแบบเครื่องแลกเปลี่ยนความร้อนแบบแผ่นปิดผนึกแบบเดิมที่น่าเชื่อถืออย่างยิ่งแผ่นบางมากสองแผ่นที่มีช่องทางเข้าและทางออกแบบเชื่อมทำให้เกิดช่องว่างรั่วเล็กๆ ภายในแผ่นผนังสองชั้นในกรณีที่ไม่ค่อยเกิดรอยร้าวของจาน โซลูชันที่ชาญฉลาดพร้อมช่องรั่วพิเศษนี้ช่วยให้แน่ใจว่าไม่รวมส่วนผสมของสื่อที่เข้ากันไม่ได้และมองเห็นการรั่วไหลได้



การออกแบบและฟังก์ชันที่กะทัดรัดของ Safetytherm เป็นไปตามมาตรฐานระดับสูงลูกค้าของเราสามารถมั่นใจได้ในสิ่งหนึ่ง: Safetytherm เป็นตัวอย่างที่ชัดเจนของโซลูชันแบบแผ่นคู่ที่มีประสิทธิภาพและบำรุงรักษาต่ำ ซึ่งรับประกันความปลอดภัยในการผลิตในระดับสูง

ข้อมูลจำเพาะของแผ่นแลกเปลี่ยนความร้อนรุ่น VT20


พื้นที่ผิว	0.26㎡
จาน Theta Angle	127 ° 127 °
เส้นผ่านศูนย์กลางการเชื่อมต่อ	79 มม.
ความหนาของแผ่นลูกฟูก	3.9 มม.
จานกลาง ความยาว* ความกว้าง	868 * 212 มม.
รูปร่างจานยาว*กว้าง	999 * 337 มม.



VT20/VT20P/VT20M ข้อมูลทางเทคนิคของแผ่นแลกเปลี่ยนความร้อน





แบบอย่าง	ขนาดการเชื่อมต่อ	Dim.A	Dim.B	Dim.C
VT20 Safetytherm	3"(DN80)	21.4" (620 มม.)	56.6" (1488 มม.)	สูงสุด 127" (3235 มม.)
VT40 Safetytherm	5"(DN125)	28.0" (710 มม.)	74.2" (1885 มม.)	สูงสุด 139" (3535 มม.)



แผ่นถ่ายเทความร้อน: สแตนเลส 316L.

ปะเก็น: NBR, EPDM, Viton และอื่น ๆ ตามคำขอ

การเชื่อมต่อพอร์ต: Unlined, Metal Lined, Raised Welded Neck Flange และอื่น ๆ ตามคำขอ

แรงดันออกแบบสูงสุด: 230 psig (16 barg)

อุณหภูมิการออกแบบสูงสุด: 370 ° F(190 °C) ขึ้นอยู่กับการเลือกปะเก็น

อัตราการไหลของของเหลวสูงสุดโดยประมาณ: VT20 Saftetytherm:440 gpm (100m³/ชั่วโมง)

VT40 Saftetytherm: 924 gpm (210m³/ชั่วโมง)

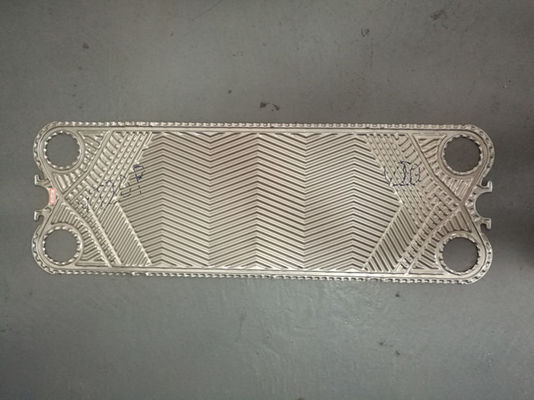

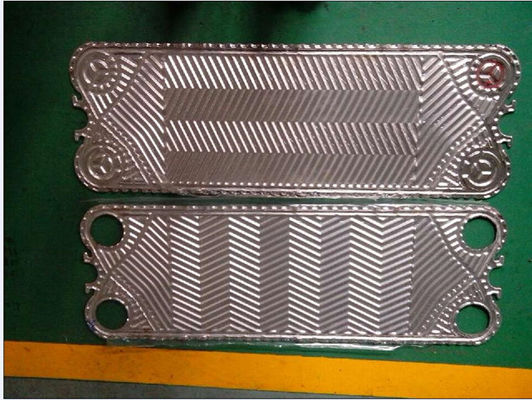

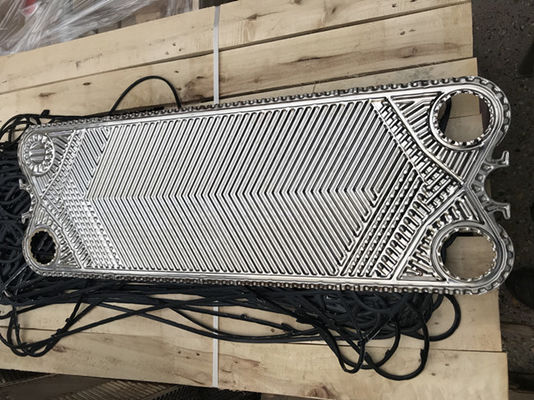

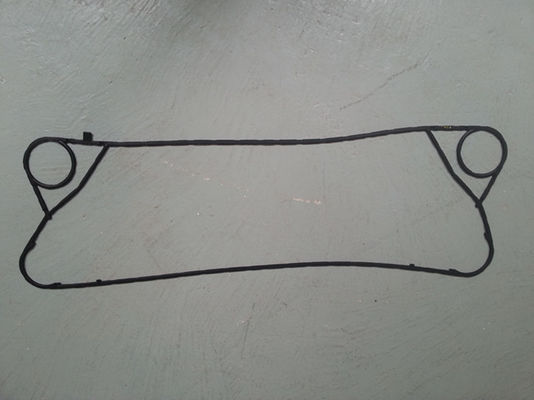

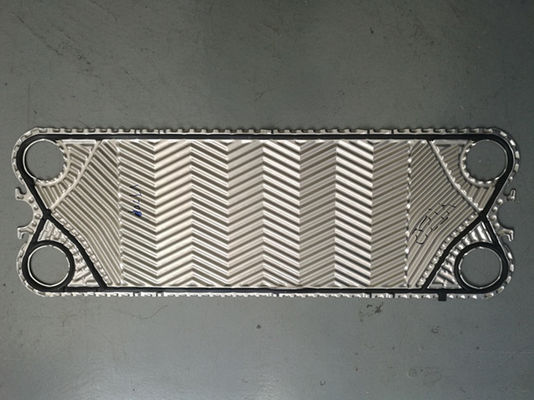

VT20/VT20P/VT20M ปะเก็นแผ่นแลกเปลี่ยนความร้อน & รูปภาพจาน





VT20/VT20P/VT20M เครื่องแลกเปลี่ยนความร้อนแบบแผ่นปะเก็น - Varitherm Systematic Product Variety



ไม่ว่าจะเป็นการให้ความร้อนหรือความเย็นของของเหลวที่มีอนุภาคขนาดไม่เกิน 2 มม. ในการควบแน่นของไอระเหย หรือในการระบายความร้อนด้วยแก๊สและการลดความชื้นของแก๊สในกรณีพิเศษ เครื่องแลกเปลี่ยนความร้อนแบบแผ่น Varitherm นำเสนอโซลูชันที่น่าเชื่อถือพร้อมการใช้งานที่หลากหลายที่สุด



Varitherm Series มีอาร์กิวเมนต์ที่น่าเชื่อถือสองข้อสนับสนุนประการแรก มีวัสดุให้เลือกมากมาย รวมถึง 1.40301/AISI304 โลหะผสมนิกเกิล อินคอลลอย นิกเกิล แทนทาลัม และไททาเนียมประการที่สอง มันมาพร้อมกับแพ็คเพลตแยกชิ้นที่สามารถขยายได้อย่างง่ายดายเพื่อตอบสนองความต้องการในอนาคตของคุณและสิ่งนี้ทำให้ Varitherm Series เป็นโซลูชั่นราคาประหยัดที่เหมาะสมกับทุกการใช้งาน



ข้อดีโดยย่อ
แรงดันใช้งานสูงสุด 25 บาร์ แรงดันทดสอบสูงสุด 32.5 บาร์	แผ่นขนาดต่างๆ ลอนและวัสดุต่างๆ	ระบบปะเก็น LocIn แบบไม่มีกาวสำหรับรุ่นขนาด VT20-VT80
วัสดุปะเก็น NBR, EPDM และ FPM	วัสดุปะเก็นพิเศษ เช่น ซิลิโคน ไฮพาลอน และบิวทิลตามคำขอ	เฟรมแล็คเกอร์ทุกรุ่นทุกขนาด
เฟรมสแตนเลสสำหรับรุ่นขนาด VT04 ถึง VT80



ประโยชน์โดยย่อ

ความปลอดภัยในการผลิตระดับสูง การถ่ายเทความร้อนที่มีประสิทธิภาพ ดีไซน์กะทัดรัด ความเสี่ยงการรั่วไหลต่ำ บำรุงรักษาง่าย



การจัดการผลิตภัณฑ์อย่างอ่อนโยน



การดูแลผลิตภัณฑ์อย่างอ่อนโยนที่เกิดจากลอนที่อ่อนนุ่มทำให้ Varitherm เป็นตัวเลือกที่ชัดเจนสำหรับอุตสาหกรรมอาหาร





PHE ประเภท Safetherm และ Varitherm



เซฟตี้เทอร์ม	VT10 VT20 VT40
วาไรเธิร์ม	VT04 VT10 VT20 VT40 VT80 VT130 VT180 VT250 VT405 VT805 VT1306 VT2508



VT20/VT20P/VT20M กรอบ



PHE มีอยู่ในเวอร์ชันเฟรมเฉพาะแอปพลิเคชันต่างๆเวอร์ชันพื้นฐานคือการออกแบบ C และ B โดยที่การออกแบบ B ถูกใช้เป็นหลักสำหรับชุดเพลทที่ยาวขึ้น แบบต่างๆ ของการออกแบบเหล่านี้มีการทำเครื่องหมายด้วยคำย่อเพิ่มเติม





เหล็กกล้าไร้สนิมรุ่นพิเศษถูกนำมาใช้ในอุตสาหกรรมอาหารและยา และอาจรวมถึงแผ่นกลางเพื่อแยกแต่ละส่วน

เฟรมบางรุ่นมีฐานที่ปรับความสูงได้





การแก้ไขปัญหา PHE



1. ประสิทธิภาพไม่เพียงพอ



ความผิดพลาด	สาเหตุ	การเยียวยา
การถ่ายเทความร้อนลดลง	เงินฝากบนจาน HE	ทำความสะอาดเพลท HE - ทำความสะอาดเพลท HE ในขณะที่ PHE เปิดอยู่ และทำความสะอาดเพลท HE ในขณะที่ PHE ปิดอยู่
	การทำงาน สื่อการไหล ฯลฯ แตกต่างจากกรณีการออกแบบ	ให้การออกแบบ PHE พร้อมข้อมูลการทำงานใหม่ตรวจสอบโดย M&C
การสูญเสียความดันมากเกินไป	การอุดช่องว่างการไหลของท่อร่วมขัดขวางการไหล	ทำความสะอาดเพลท HE - ทำความสะอาดเพลท HE ในขณะที่ PHE เปิดอยู่ และทำความสะอาดเพลท HE ในขณะที่ PHE ปิดอยู่
	การติดตั้งเพลต HE ที่ไม่ถูกต้องขัดขวางการไหล	ตรวจสอบลำดับการติดตั้งโดยใช้แผนภาพวงจร
	การทำงาน สื่อการไหล ฯลฯแตกต่างจากกรณีการออกแบบ	ให้การออกแบบ PHE พร้อมข้อมูลการทำงานใหม่ตรวจสอบโดย M&C



2. การรั่วไหล



ความผิดพลาด	สาเหตุ	การเยียวยา
การรั่วไหลระหว่างเพลต HE - สื่อกระแสไหลออกจากแพ็คเพลต HE	มิติการตึงที่ไม่ถูกต้องของPHE	ตรวจสอบขนาดความตึงที่ถูกต้องตามข้อมูลป้ายพิกัด
	แรงดันใช้งานมากเกินไป	ตรวจสอบแรงดันใช้งานตามข้อมูลแผ่นป้ายทะเบียน
	อุณหภูมิในการทำงานสูง/ต่ำเกินไป	ตรวจสอบอุณหภูมิการทำงานตามข้อมูลแผ่นป้ายทะเบียน
	ปะเก็นจาน HE ไม่ได้ติดตั้งอย่างถูกต้อง	เปิด PHE และแก้ไขที่นั่งของปะเก็นแผ่น HE
	ปะเก็นจาน HE เปื้อน	เปิด PHE และทำความสะอาดปะเก็นแผ่น HE
	ปะเก็นจาน HE ชำรุดหรือแข็ง	เปิด PHE และเปลี่ยนปะเก็นแผ่น HE
รอยรั่วระหว่างเพลต HE และเฟรม แผ่นเสริมแรง และเพลตกลาง	แผ่นรอง HE และปะเก็นโครงนั่งไม่ถูกต้อง	เปิด PHE และแก้ไขเบาะรองจานและเฟรม
	ปะเก็นจานและเฟรม HE เปื้อน	เปิด PHE และทำความสะอาดเพลต HE และปะเก็นเฟรม
	ปะเก็นจานและเฟรม HE ชำรุด	เปิด PHE และเปลี่ยนแผ่น HE และปะเก็นเฟรม
รอยรั่วระหว่างข้อต่อเฟรมกับท่อ	ภาระที่มากเกินไปของการเชื่อมต่อเฟรมจากงานท่อ	ลดการเชื่อมต่อโหลดเป็นค่าที่อนุญาต
	ปะเก็นนั่งไม่ถูกต้อง	คลายการเชื่อมต่อเฟรมและแก้ไขที่นั่งปะเก็น
	ปะเก็นสกปรก	คลายการเชื่อมต่อเฟรมและทำความสะอาดปะเก็น
	ปะเก็นชำรุด	คลายการเชื่อมต่อเฟรมและเปลี่ยนปะเก็น
	การเชื่อมต่อหน้าแปลนไม่รัดกุมเพียงพอ	ตรวจสอบปะเก็นและขันข้อต่อให้แน่นหากจำเป็น
แผ่น HE ที่เสียหาย	การรัดแพ็คเพลท HE ให้แน่นเกินไป (ขนาดการตึงต่ำกว่านาที)	เปลี่ยนเพลท HE ที่ชำรุด
แผ่น HE ที่เสียหาย	การกัดกร่อนของวัสดุแผ่น HE	ตรวจสอบการออกแบบของ PHE เกี่ยวกับสื่อการไหล ติดต่อ M&C
แผ่น HE เสียหายที่จุดเริ่มต้นหรือจุดสิ้นสุดของ PHE	การต่อสายดินไม่ถูกต้องเมื่อเชื่อมกับข้อต่อพิเศษกับท่อเชื่อมต่อแบบเปิดเฟรม	แทนที่เพลต HE ที่ชำรุด



รูปภาพแผ่นแลกเปลี่ยนความร้อน





ข้อมูลบริษัท M&C Heat Parts



M&C Heat Parts Co., Ltd ก่อตั้งขึ้นในอู๋ซี มณฑลเจียงซูM&C เป็นผู้เชี่ยวชาญในการออกแบบและผลิตอุปกรณ์ถ่ายเทความร้อนคุณภาพสูงกลุ่มผลิตภัณฑ์ประกอบด้วยเพลตและปะเก็น แผ่นแลกเปลี่ยนความร้อน ปะเก็นตัวแลกเปลี่ยนความร้อน และตัวแลกเปลี่ยนความร้อนแบบประสานดังนั้น ในฐานะหนึ่งในผู้ผลิตไม่กี่รายทั่วโลก M&C จึงนำเสนอโซลูชันด้วยการออกแบบทางอุณหพลศาสตร์ที่เหมาะสมที่สุดสำหรับอุตสาหกรรมต่างๆ และการใช้งานแทบทั้งหมด

M&C ให้บริการอุปกรณ์เสริมแบบครบวงจรแก่คุณ หลายแบรนด์ และรุ่นทางเลือกมากมายให้คุณเลือกเราจะตอบสนองทุกความต้องการของคุณเกี่ยวกับแผ่นแลกเปลี่ยนความร้อนและทำให้เครื่องของคุณทำงานอย่างต่อเนื่องผ่านที่เก็บข้อมูลที่สมบูรณ์และการตอบสนองที่รวดเร็วของเรา

นอกจากนี้เรายังมีการควบคุมคุณภาพและระบบบริการหลังการขายที่เข้มงวดตั้งแต่การจัดซื้อวัสดุไปจนถึงการบรรจุผลิตภัณฑ์สำเร็จรูปจนถึงผลิตภัณฑ์ที่ได้รับในสภาพดีผลิตภัณฑ์ของเรามีการใช้กันอย่างแพร่หลายทั่วโลกในด้านต่างๆ







M&C Plate Heat Exchanger Plate & Gaskets รุ่นอื่น ๆ Recommend



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 และอื่นๆ;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL และอื่นๆ;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 และอื่นๆ;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90 และอื่นๆ

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 และอื่นๆ;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 และอื่นๆ;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L และอื่นๆ;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 และอื่นๆ;

เทอร์โมเวฟ - TL200SS/PP, TL250SS/PP, TL400SS/PPTL650SS/PP และอื่นๆ;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M และอื่น ๆ ;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 และอื่นๆ;



M&C Plate Heat Exchanger สินค้าพร้อมส่ง
