1.5MPa N35 Type Apv ปะเก็นเครื่องแลกเปลี่ยนความร้อนสำหรับระบายความร้อน

APV Plate Heat Exchanger Plates and Gaskets N35 Type for Cooling Applications

การทำงานและการกำหนดค่าแผ่นแลกเปลี่ยนความร้อนรุ่น N35

เครื่องแลกเปลี่ยนความร้อนแบบจานเป็นหนึ่งในวิธีการที่หลากหลายและคุ้มค่าที่สุดสำหรับการให้ความร้อนและ/หรือความเย็นของของเหลวแนวคิดพื้นฐานใช้แผ่นถ่ายเทความร้อนแบบลูกฟูกเพื่อแยกของเหลวร้อนออกจากความเย็นและถ่ายเทความร้อนระหว่างของเหลว



ตราประทับระหว่างแผ่นเปลือกโลกถูกสร้างขึ้นโดยปะเก็นต่อพ่วงซึ่งยังแยกพอร์ตผ่านและพื้นที่ไหลด้วยอุปสรรคคู่ปะเก็นช่วยให้ของเหลวไหลลงช่องจานหรือผ่านไปยังช่องจานที่อยู่ติดกันดังแสดงในรูปที่ 1



ตัวแลกเปลี่ยนความร้อนแบบเพลทสามารถใช้งานได้หลากหลายรูปแบบ



การกำหนดค่าหนึ่งคือการระบายความร้อนแบบวงจรปิด โดยที่สารทำความเย็นที่สกปรก เช่น น้ำในทะเล แม่น้ำ ทะเลสาบ หรือหอคอย จะถูกแยกออกที่เครื่องแลกเปลี่ยนความร้อนแบบจาน และน้ำที่ผ่านการบำบัดที่สะอาดแล้วจะถูกหมุนเวียนซ้ำอย่างต่อเนื่องผ่านโรงงานแปรรูปการกำหนดค่านี้ ดังแสดงในรูปที่ 2 ปกป้องอุปกรณ์ในกระบวนการจากของเหลวหล่อเย็นที่สกปรก




N35ข้อมูลจำเพาะของแผ่นแลกเปลี่ยนความร้อนรุ่น


พื้นที่ผิว	0.36㎡
จาน Theta Angle	แนวนอน 120 ° แนวตั้ง 120 °
เส้นผ่านศูนย์กลางการเชื่อมต่อ	85 มม.
ความหนาของแผ่นลูกฟูก	2.8 มม.
จานกลาง ความยาว* ความกว้าง	1069 * 238 มม.
รูปร่างจานยาว*กว้าง	1202 * 371 มม.



ขนาดเฟรม N35



เฟรม	เส้นผ่านศูนย์กลางการเชื่อมต่อ (นิ้ว)	GPM ของสหรัฐอเมริกาสูงสุด	ความยาวกรอบมาตรฐาน (นิ้ว)		พื้นที่ผิวสูงสุด (ft²)
			ขั้นต่ำ	ขีดสุด
SR1	1.5	125	17	31	150
SR2	2.0	200	20	59	650
N35	3.0	460	16	98	1900
Q030	4.0	800	40	104	1550
Q055	4.0	800	40	104	2850

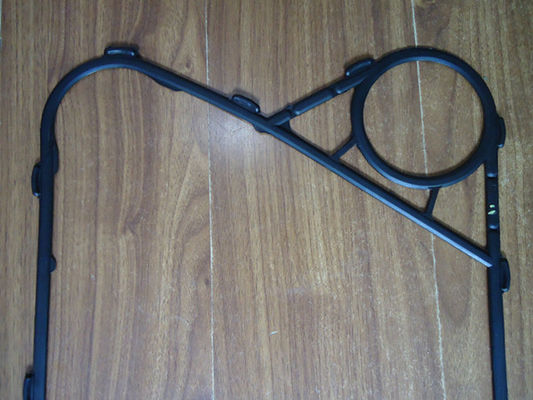

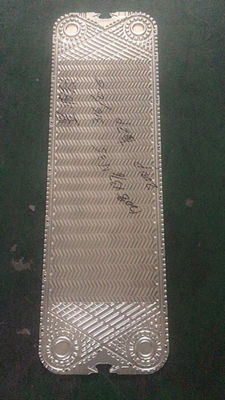

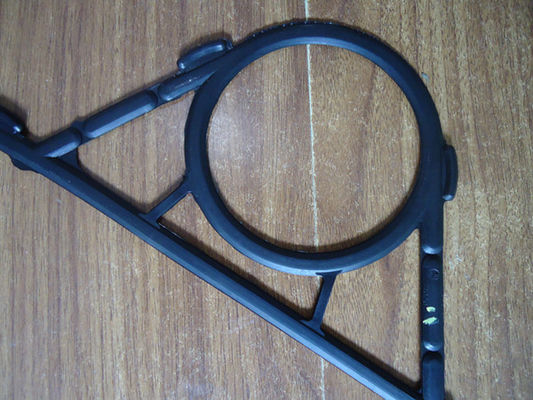

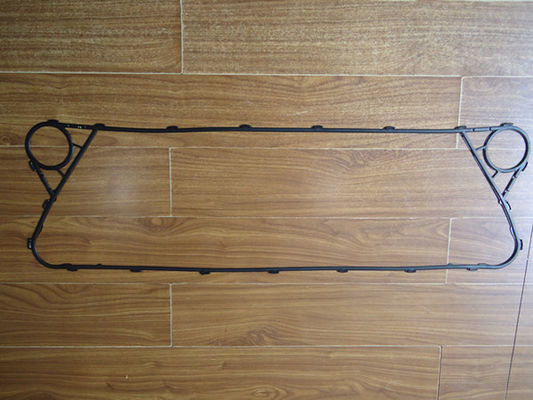

N35 ปะเก็นแผ่นแลกเปลี่ยนความร้อน & รูปภาพจาน







คุณสมบัติและข้อดีและข้อดีของแผ่นแลกเปลี่ยนความร้อนแบบแผ่น N35



ตัวแลกเปลี่ยนความร้อนแบบเพลทมีบทบาทสำคัญในการใช้พลังงานให้เกิดประโยชน์สูงสุดในกระบวนการทำความร้อนและความเย็นจำนวนมาก โดยการถ่ายเทความร้อนอย่างมีประสิทธิภาพและนำความร้อนกลับคืนมาเพื่อลดการใช้พลังงานและผลกระทบต่อสิ่งแวดล้อม



เครื่องแลกเปลี่ยนความร้อนแบบจาน N35 ใช้สำหรับการทำความร้อน ความเย็น การควบแน่นและการระเหยสำหรับกระบวนการและการใช้งานที่หลากหลายในอุตสาหกรรมต่างๆ - รวมถึงน้ำมันและก๊าซธรรมชาติ ทางทะเล เคมีภัณฑ์ ปิโตรเคมี การผลิตกระแสไฟฟ้า อุตสาหกรรมทั่วไป การใช้งาน HVAC และอุตสาหกรรมอาหารและเครื่องดื่มด้วยประสบการณ์กว่าศตวรรษและฐานการติดตั้งขนาดใหญ่ทั่วโลก M&C Heat Parts ได้รับการพิสูจน์แล้วว่าได้รับการออกแบบซึ่งมีส่วนสำคัญอย่างยิ่งต่อประสิทธิภาพ ประสิทธิภาพ และความน่าเชื่อถือของกระบวนการของลูกค้าปีแล้วปีเล่า



คุณสมบัติ	ข้อดี	ประโยชน์
การออกแบบแผ่นกระดานซักล้าง	ส่งเสริมความปั่นป่วน ลดการเปรอะเปื้อน และเพิ่มประสิทธิภาพการไหลของ CIP	เวลาทำงานสูงสุด ทรีทเม้นท์ผลิตภัณฑ์อ่อนโยน
ระบบประเก็น ParaClip	รองรับปะเก็นประสานเพื่อความสมบูรณ์ของการปิดผนึกที่ดีขึ้น	ปรับปรุงอายุปะเก็น การดำเนินงานที่เชื่อถือได้
รูปแบบการไหลแบบขนาน	การกระจายผลิตภัณฑ์อย่างมีประสิทธิภาพและการอบชุบด้วยความร้อน ความแตกต่างของแผ่นเพลทที่แตกต่างกันน้อยกว่าเมื่อเปรียบเทียบกับเพลทการไหลแนวทแยง	ผลการกู้คืนความร้อนที่ดี ลดสต็อกอะไหล่ที่จำเป็น


พารามิเตอร์ปะเก็น OEM & ODM PHE

ปะเก็นที่ใช้ในแผ่นแลกเปลี่ยนความร้อนต้องมีความทนทานในคุณภาพของเหลวและอุณหภูมิ/ความดันต่างๆM&C ได้เตรียมวัสดุปะเก็นดังต่อไปนี้เพื่อรองรับการใช้งานที่หลากหลาย


วัสดุ	อุณหภูมิใช้งานสูงสุด	ความแข็ง	สื่อแอพพลิเคชั่น
NBR	120 ℃	76±2	แอลเคน อัลเคน และตัวกลางอื่นๆ ที่ไม่ใช่ขั้ว น้ำมันเชื้อเพลิง และน้ำมันแร่อื่นๆน้ำมันหล่อลื่น;น้ำมันจากสัตว์และพืชน้ำร้อน น้ำเค็ม ฯลฯ
NBR-HT	140 ℃	76±2
HNBR	150 ℃	76±2
EPDM	150 ℃	80±2	น้ำ ไอน้ำ บรรยากาศโอโซน ไม่ใช่ปิโตรเลียมคีโตน;แอลกอฮอล์ขั้วกลาง ฯลฯ
HEPDM	170 ℃	80±2
Viton A	180 ℃	80±2	กรด, ด่าง, ตัวทำละลายอินทรีย์, น้ำมันร้อน
ไวตัน เอ(ออยล์)
ไวตัน บี
Viton G	200 ℃	80±2	กรดแก่ น้ำมันร้อน ไอน้ำอิ่มตัว น้ำมันร้อน
CR	-40~60℃	75±2	สารทำความเย็น


OEM & ODMพารามิเตอร์เพลต PHE



เพลตได้รับการคัดเลือกมาเป็นพิเศษจากรูปแบบต่างๆ เพื่อให้ได้พื้นที่ที่เหมาะสมที่สุดและตัวแลกเปลี่ยนความร้อนที่คุ้มค่าสำหรับแต่ละยูนิตเพลตเหล่านี้สามารถจำแนกได้เป็นสามประเภท ประเภท H, ประเภท L, ประเภทผสม



แผ่นลูกฟูก



การจัดเรียงช่องมุมต่ำสำหรับการใช้งานที่ต้องการลดแรงดันที่ต่ำกว่า



การจัดเรียงช่องสัญญาณแบบผสมสำหรับการจัดเรียงทางเลือกเพื่อให้ได้ประสิทธิภาพที่ดีที่สุด



การจัดเรียงช่องมุมสูงเพื่อประสิทธิภาพการระบายความร้อนที่สูงขึ้นและความต้องการลดแรงดันที่อนุญาต



วัสดุมาตรฐาน



เหล็กกล้าไร้สนิม 304



นี่คือวัสดุแผ่นถ่ายเทความร้อนที่มีต้นทุนต่ำที่สุดมีความต้านทานการกัดกร่อนต่ำและมักมีความหนา 0.5 มม. เท่านั้นแผ่นถ่ายเทความร้อนประเภทนี้มักใช้ในงาน HVAC



สแตนเลส 316



วัสดุนี้เป็นวัสดุแผ่นถ่ายเทความร้อนทั่วไปและมีการใช้กันอย่างแพร่หลายเหล็กกล้าไร้สนิม 316 มีความต้านทานการกัดกร่อนสูงและโดยทั่วไปมีความหนาตั้งแต่ 0.5 มม. ถึง 0.8 มม.



ไทเทเนียม



ชนิดนี้ทนทานต่อการถูกโจมตีของสารเคมี รวมทั้งสารเคมีที่เป็นกรด คลอไรด์ น้ำทะเล และคลอรีนส่วนใหญ่ความหนาของไททาเนียมนี้มักจะตั้งแต่ 0.5 มม. ถึง 0.6 มม.



ฮาสเทลลอย C276



ชื่อสามัญอื่นๆ: ล้อแม็ก C276, Hastelloy C, Inconel® C-276, ฮาสเทลลอย C276

Hastelloy C276 เป็นซูเปอร์อัลลอยนิกเกิล-โมลิบดีนัม-โครเมียมที่เติมทังสเตนเพื่อความต้านทานการกัดกร่อนที่ดีเยี่ยมในสภาพแวดล้อมที่รุนแรงที่หลากหลายล้อแม็ก C-276 ใช้กันอย่างแพร่หลายในสภาพแวดล้อมที่รุนแรงที่สุด เช่น การแปรรูปทางเคมี การควบคุมมลพิษ การผลิตเยื่อและกระดาษ การบำบัดของเสียจากอุตสาหกรรมและเทศบาล และการนำก๊าซธรรมชาติที่เป็นกรดกลับมาใช้ใหม่ความหนาตั้งแต่ 0.6 มม. ถึง 0.8 มม.



SMO 254



Sandvik 254 SMO เป็นเหล็กกล้าไร้สนิมออสเทนนิติกอัลลอยด์สูงที่พัฒนาขึ้นเพื่อใช้ในน้ำทะเลและสื่อที่มีคลอไรด์ที่มีฤทธิ์รุนแรงมีความหนาตั้งแต่ 0.6 มม. ถึง 0.8 มม.



คุณสมบัติเพลต PHE



	ลักษณะเฉพาะ	ข้อดี	มีอะไรให้คุณบ้าง!
NS	พื้นที่จำหน่าย	การกระจายการไหลอย่างมีประสิทธิภาพ	ป้องกัน Mal-Distribution
NS	พื้นที่การถ่ายเทความร้อนแบบแผ่นลูกฟูก	ส่งเสริมความปั่นป่วน ลดการเปรอะเปื้อน	ผลการกู้คืนความร้อนที่ดีเยี่ยม เพิ่มเวลาทำงานสูงสุด
ค	ระบบล็อคเพลท	แนวคิด "ล็อคมุม" และ "ล็อคแบบฟองสบู่" ช่วยให้มั่นใจได้ว่าแพ็คเพลตที่มีความเสถียรและจัดตำแหน่งอย่างดีเมื่อปิดยูนิต	การดำเนินงานที่ปลอดภัยและประหยัด ความสามารถในการให้บริการสูง เวลาหยุดให้บริการขั้นต่ำ
NS	ระบบปะเก็น EASYCLIP	ขอบประเก็นแบบเอียงจะหนีบเข้าที่อย่างง่ายดายโดยใช้ flingers อยู่อย่างปลอดภัยในสถานที่และมีความสมบูรณ์ของการปิดผนึกสูง	การดำเนินงานที่เชื่อถือได้ เปลี่ยนได้ง่ายและรวดเร็ว ไม่จำเป็นต้องใช้เครื่องมือพิเศษ









ขอบเขตการสมัคร PHE / โอกาส


เคมี	คูสติกโซดา, ปุ๋ย, ปิโตรเคมี, โรงกลั่นน้ำมัน, น้ำมันและไขมัน, ยา, คูลลิ่งกรดซัลฟูริก
อาหาร	นม, เบียร์, น้ำอัดลม, ซอส, ไวน์, เครื่องนึ่งฆ่าเชื้อแบบลื่นไถล
ระบบปรับอากาศ	เครื่องปรับอากาศ, เครื่องทำน้ำอุ่น
โรงถลุงเหล็ก	เตาหลอม, การหล่อแบบต่อเนื่อง, COG, การชุบและการชุบสังกะสี, การระบายความร้อนด้วยเตาหลอม
โลหะ	ชุบ, ชุบ, อโนไดซ์, ทาสี
เยื่อกระดาษและกระดาษ	สุราดำ, สุราขาว, ย่อยอาหาร, การนำความร้อนกลับมาใช้ใหม่
สิ่งทอ	ใยสังเคราะห์ ปั่นด้าย ย้อมสี
เซ็นทรัลคูลลิ่ง	น้ำทะเล, น้ำในแม่น้ำ, โรงไฟฟ้า, โคเจนเนอเรชั่น, มารีนและอื่น ๆ อีกมากมาย





การประยุกต์ใช้งานการระบายความร้อนด้วยแผ่นแลกเปลี่ยนความร้อน N35



• ซีลน้ำสำหรับกังหันไอน้ำ
• น้ำมันหล่อลื่นเทอร์ไบน์
• น้ำคุณภาพสูงที่ใช้ในทางระบายความร้อนของสเตเตอร์
• น้ำมันปิดผนึกต่อม
• น้ำมันหม้อแปลง
• น้ำบ่อธาตุเชื้อเพลิงที่ใช้แล้ว
• โล่นิวตรอน
• พลังงานสแตนด์บาย
• คูลลิ่งคูลลิ่งโดยใช้ทะเล แม่น้ำ หรือคูลลิ่งทาวเวอร์
• การระบายความร้อนของภาชนะรับความดัน

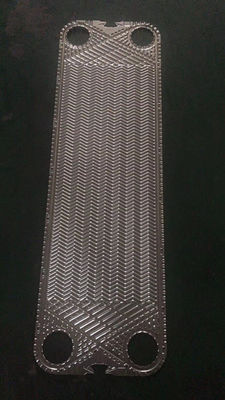

รูปภาพแผ่นแลกเปลี่ยนความร้อน











ข้อมูลบริษัท M&C Heat Parts



M&C Heat Parts Co., Ltd ก่อตั้งขึ้นในอู๋ซี มณฑลเจียงซูM&C เป็นผู้เชี่ยวชาญในการออกแบบและผลิตอุปกรณ์ถ่ายเทความร้อนคุณภาพสูงกลุ่มผลิตภัณฑ์ประกอบด้วยเพลตและปะเก็น แผ่นแลกเปลี่ยนความร้อน ปะเก็นตัวแลกเปลี่ยนความร้อน และตัวแลกเปลี่ยนความร้อนแบบประสานดังนั้น ในฐานะหนึ่งในผู้ผลิตไม่กี่รายทั่วโลก M&C จึงนำเสนอโซลูชันด้วยการออกแบบทางอุณหพลศาสตร์ที่เหมาะสมที่สุดสำหรับอุตสาหกรรมต่างๆ และการใช้งานแทบทั้งหมด

M&C ให้บริการอุปกรณ์เสริมแบบครบวงจรแก่คุณ หลายแบรนด์ และรุ่นทางเลือกมากมายให้คุณเลือกเราจะตอบสนองทุกความต้องการของคุณเกี่ยวกับแผ่นแลกเปลี่ยนความร้อนและทำให้เครื่องของคุณทำงานอย่างต่อเนื่องผ่านที่เก็บข้อมูลที่สมบูรณ์และการตอบสนองที่รวดเร็วของเรา

นอกจากนี้เรายังมีการควบคุมคุณภาพและระบบบริการหลังการขายที่เข้มงวดตั้งแต่การจัดซื้อวัสดุไปจนถึงการบรรจุผลิตภัณฑ์สำเร็จรูปจนถึงผลิตภัณฑ์ที่ได้รับในสภาพดีผลิตภัณฑ์ของเรามีการใช้กันอย่างแพร่หลายทั่วโลกในด้านต่างๆ
