Api Schmidt Sigma 66 M66 ปะเก็นแผ่นแลกเปลี่ยนความร้อนสำหรับเครื่องทำน้ำร้อน

API SCHMIDT SIGMA 66/M66 ปะเก็นแผ่นแลกเปลี่ยนความร้อนรุ่นและแผ่นสำหรับทำน้ำร้อน

SIGMA 66/M66 Model Plate Heat Exchanger Basic Structure

แผ่นถ่ายเทความร้อนทำโดยการกดแผ่นโลหะที่ทนต่อการกัดกร่อนบางๆ เช่น สแตนเลสหรือไททาเนียม จากนั้นติดตั้งด้วยปะเก็นซีลและแขวนกองทรายไว้บนแถบนำทางเพลตจะถูกขันให้แน่นด้วยสลักเกลียวระหว่างเฟรมคงที่กับเฟรมที่เคลื่อนย้ายได้มีช่องว่างระหว่างแผ่นถ่ายเทความร้อนที่ช่วยให้ของเหลวไหลได้ทางเข้าและทางออกของของเหลวอยู่ในเฟรมคงที่หรือเฟรมที่เคลื่อนย้ายได้

ซิกม่า 66/M66 ข้อมูลจำเพาะของแผ่นแลกเปลี่ยนความร้อนรุ่น


พื้นที่ผิว	0.66㎡
จาน Theta Angle	53 ° 124 °
เส้นผ่านศูนย์กลางการเชื่อมต่อ	138 มม.
ความหนาของแผ่นลูกฟูก	3.8 มม.
จานกลาง ความยาว* ความกว้าง	1470 * 290 มม.
รูปร่างจานยาว*กว้าง	1679 * 498 มม.

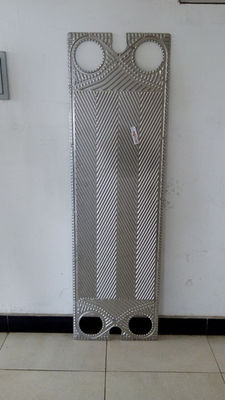

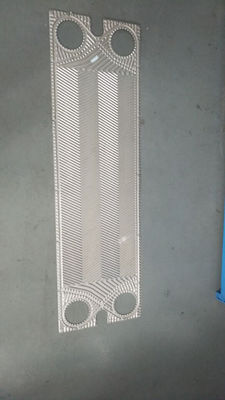

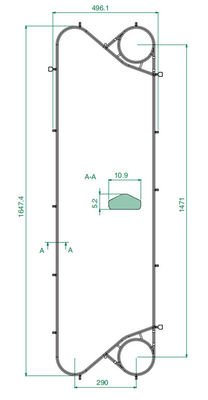

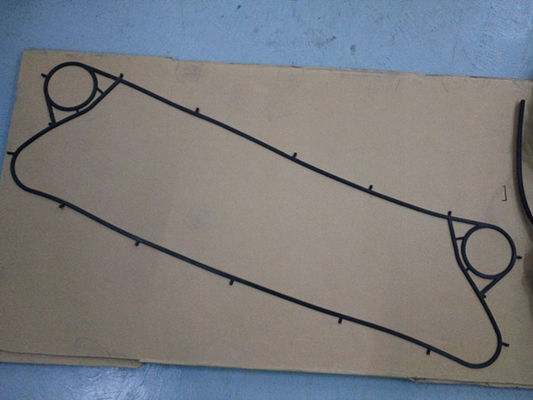

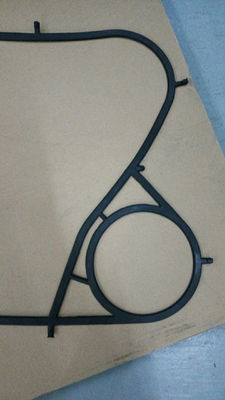

ซิกม่า 66/M66 ปะเก็นแผ่นแลกเปลี่ยนความร้อน & รูปภาพจาน








พารามิเตอร์ปะเก็น OEM & ODM PHE

ปะเก็นที่ใช้ในแผ่นแลกเปลี่ยนความร้อนต้องมีความทนทานในคุณภาพของเหลวและอุณหภูมิ/ความดันต่างๆM&C ได้เตรียมวัสดุปะเก็นดังต่อไปนี้เพื่อรองรับการใช้งานที่หลากหลาย


วัสดุ	อุณหภูมิใช้งานสูงสุด	ความแข็ง	สื่อแอพพลิเคชั่น
NBR	120 ℃	76±2	แอลเคน อัลเคน และตัวกลางอื่นๆ ที่ไม่ใช่ขั้ว น้ำมันเชื้อเพลิง และน้ำมันแร่อื่นๆน้ำมันหล่อลื่น;น้ำมันจากสัตว์และพืชน้ำร้อน น้ำเค็ม ฯลฯ
NBR-HT	140 ℃	76±2
HNBR	150 ℃	76±2
EPDM	150 ℃	80±2	น้ำ ไอน้ำ บรรยากาศโอโซน ไม่ใช่ปิโตรเลียมคีโตน;แอลกอฮอล์ขั้วกลาง ฯลฯ
HEPDM	170 ℃	80±2
Viton A	180 ℃	80±2	กรด, ด่าง, ตัวทำละลายอินทรีย์, น้ำมันร้อน
ไวตัน เอ(ออยล์)
ไวตัน บี
Viton G	200 ℃	80±2	กรดแก่ น้ำมันร้อน ไอน้ำอิ่มตัว น้ำมันร้อน
CR	-40~60℃	75±2	สารทำความเย็น


OEM & ODMพารามิเตอร์เพลต PHE



เพลตได้รับการคัดเลือกมาเป็นพิเศษจากรูปแบบต่างๆ เพื่อให้ได้พื้นที่ที่เหมาะสมที่สุดและตัวแลกเปลี่ยนความร้อนที่คุ้มค่าสำหรับแต่ละยูนิตเพลตเหล่านี้สามารถจำแนกได้เป็นสามประเภท ประเภท H, ประเภท L, ประเภทผสม



แผ่นลูกฟูก



การจัดเรียงช่องมุมต่ำสำหรับการใช้งานที่ต้องการลดแรงดันที่ต่ำกว่า



การจัดเรียงช่องสัญญาณแบบผสมสำหรับการจัดเรียงทางเลือกเพื่อให้ได้ประสิทธิภาพที่ดีที่สุด



การจัดเรียงช่องมุมสูงเพื่อประสิทธิภาพการระบายความร้อนที่สูงขึ้นและความต้องการลดแรงดันที่อนุญาต



วัสดุมาตรฐาน



เหล็กกล้าไร้สนิม 304



นี่คือวัสดุแผ่นถ่ายเทความร้อนที่มีต้นทุนต่ำที่สุดมีความต้านทานการกัดกร่อนต่ำและมักมีความหนา 0.5 มม. เท่านั้นแผ่นถ่ายเทความร้อนประเภทนี้มักใช้ในงาน HVAC



สแตนเลส 316



วัสดุนี้เป็นวัสดุแผ่นถ่ายเทความร้อนทั่วไปและมีการใช้กันอย่างแพร่หลายเหล็กกล้าไร้สนิม 316 มีความต้านทานการกัดกร่อนสูงและโดยทั่วไปมีความหนาตั้งแต่ 0.5 มม. ถึง 0.8 มม.



ไทเทเนียม



ชนิดนี้ทนทานต่อการถูกโจมตีของสารเคมี รวมทั้งสารเคมีที่เป็นกรด คลอไรด์ น้ำทะเล และคลอรีนส่วนใหญ่ความหนาของไททาเนียมนี้มักจะตั้งแต่ 0.5 มม. ถึง 0.6 มม.



ฮาสเทลลอย C276



ชื่อสามัญอื่นๆ: ล้อแม็ก C276, Hastelloy C, Inconel® C-276, ฮาสเทลลอย C276

Hastelloy C276 เป็นซูเปอร์อัลลอยนิกเกิล-โมลิบดีนัม-โครเมียมที่เติมทังสเตนเพื่อความต้านทานการกัดกร่อนที่ดีเยี่ยมในสภาพแวดล้อมที่รุนแรงที่หลากหลายล้อแม็ก C-276 ใช้กันอย่างแพร่หลายในสภาพแวดล้อมที่รุนแรงที่สุด เช่น การแปรรูปทางเคมี การควบคุมมลพิษ การผลิตเยื่อและกระดาษ การบำบัดของเสียจากอุตสาหกรรมและเทศบาล และการนำก๊าซธรรมชาติที่เป็นกรดกลับมาใช้ใหม่ความหนาตั้งแต่ 0.6 มม. ถึง 0.8 มม.



SMO 254



Sandvik 254 SMO เป็นเหล็กกล้าไร้สนิมออสเทนนิติกอัลลอยด์สูงที่พัฒนาขึ้นเพื่อใช้ในน้ำทะเลและสื่อที่มีคลอไรด์ที่มีฤทธิ์รุนแรงมีความหนาตั้งแต่ 0.6 มม. ถึง 0.8 มม.





ขอบเขตการสมัคร PHE / โอกาส


เคมี	คูสติกโซดา, ปุ๋ย, ปิโตรเคมี, โรงกลั่นน้ำมัน, น้ำมันและไขมัน, ยา, คูลลิ่งกรดซัลฟูริก
อาหาร	นม, เบียร์, น้ำอัดลม, ซอส, ไวน์, เครื่องนึ่งฆ่าเชื้อแบบลื่นไถล
ระบบปรับอากาศ	เครื่องปรับอากาศ, เครื่องทำน้ำอุ่น
โรงถลุงเหล็ก	เตาหลอม, การหล่อแบบต่อเนื่อง, COG, การชุบและการชุบสังกะสี, การระบายความร้อนด้วยเตาหลอม
โลหะ	ชุบ, ชุบ, อโนไดซ์, ทาสี
เยื่อกระดาษและกระดาษ	สุราดำ, สุราขาว, ย่อยอาหาร, การนำความร้อนกลับมาใช้ใหม่
สิ่งทอ	ใยสังเคราะห์ ปั่นด้าย ย้อมสี
เซ็นทรัลคูลลิ่ง	น้ำทะเล, น้ำในแม่น้ำ, โรงไฟฟ้า, โคเจนเนอเรชั่น, มารีนและอื่น ๆ อีกมากมาย




คุณสมบัติของแผ่นแลกเปลี่ยนความร้อน

แผ่นถ่ายเทความร้อน

แผ่นถ่ายเทความร้อนแต่ละแผ่นเป็นลอนลูกฟูกในรูปแบบต่างๆ เพื่อเพิ่มความแข็งแรงและพื้นที่การถ่ายเทความร้อนนอกจากนี้ ลอนทำให้เกิดความปั่นป่วนสูงและด้วยเหตุนี้จึงได้ค่าสัมประสิทธิ์การถ่ายเทความร้อนสูงแผ่นนี้มีรูผ่านในแต่ละมุมแต่ละแผ่นถูกปิดผนึกอย่างแน่นหนาด้วยปะเก็นที่ติดตั้งอยู่ในร่องรอบนอก


ช่องทางการไหล

เพลตถูกแบ่งออกเป็นเพลต A และเพลท B และเกิดทางเดินระหว่างเพลตเหล่านี้ของเหลวที่มีอุณหภูมิสูงจะไหลสลับกันและไปในทิศทางตรงกันข้ามกับของเหลวอื่นดังนั้นการถ่ายเทความร้อนที่มีประสิทธิภาพสูงสามารถทำได้ผ่านเพลตเหล่านี้

A-plate เมื่อกลับด้านจะกลายเป็น B-plateเนื่องจากแผ่นเพลทชนิดเดียวเท่านั้นที่สามารถใช้เป็นเพลท A และเพลท B สำหรับรุ่นส่วนใหญ่


บำรุงรักษาง่าย

สามารถเปิดแผ่นแลกเปลี่ยนความร้อนเพื่อตรวจสอบและบำรุงรักษาได้ง่ายโดยคลายสลักเกลียวและน็อตที่ขันให้แน่นประกอบและเปิดเครื่องได้อย่างง่ายดาย

พื้นที่ติดตั้งน้อย

โครงสร้างน้ำหนักเบาและกะทัดรัดช่วยประหยัดพื้นที่ในการติดตั้งได้ถึง 1/4 และน้ำหนักถึง 1/3 ของตัวแลกเปลี่ยนความร้อนแบบเปลือกและท่อตามลำดับนอกจากนี้ แผ่นความร้อนน้ำหนักเบาและบางซึ่งมีการกักเก็บของเหลวน้อยยังช่วยให้งานติดตั้งง่ายขึ้น

แผ่นแลกเปลี่ยนความร้อนสามารถถอดประกอบเพื่อทำความสะอาดโดยไม่ต้องเดินท่อ ในขณะที่ความร้อนของเปลือกและท่อต้องการพื้นที่เพิ่มเติมสำหรับการดึงมัดท่อออก






ข้อดีของแผ่นแลกเปลี่ยนความร้อน



1. ค่าสัมประสิทธิ์การถ่ายเทความร้อนสูงกว่าตัวแลกเปลี่ยนความร้อนแบบเปลือกและท่อประมาณ 2 เท่าพื้นผิวการควบแน่นจะมั่นคงอยู่เสมอและค่าสัมประสิทธิ์การถ่ายเทความร้อนจะดีขึ้นเนื่องจากคอนเดนเสทจะถูกระบายออกทันที

2. เพื่อให้ได้แรงดันไอที่ลดลงน้อยกว่าเครื่องแลกเปลี่ยนความร้อนแบบแผ่นทั่วไป การพิจารณาลักษณะแผ่นเป็นพิเศษจะถูกนำมาใช้ในการสนับสนุน

3. ปริมาณการใช้น้ำหล่อเย็นประมาณครึ่งหนึ่งของตัวแลกเปลี่ยนความร้อน

4. เลือกใช้ปะเก็นและขยายการใช้งานให้กว้างขึ้น

5. เปลี่ยนความจุการกลั่นได้ง่ายโดยเพิ่มหรือลดจำนวนแผ่น

6. เนื่องจากการเชื่อมต่อขาเข้าและทางออกที่ด้านเดียวกัน ซิกม่า 66/M66 สามารถใช้กับคอนเดนเซอร์ทั้งหมดได้ไม่เฉพาะแต่คอนเดนเซอร์บางส่วนเท่านั้น



รูปภาพแผ่นแลกเปลี่ยนความร้อน









ข้อมูลบริษัท M&C Heat Parts



M&C Heat Parts Co., Ltd ก่อตั้งขึ้นในอู๋ซี มณฑลเจียงซูM&C เป็นผู้เชี่ยวชาญในการออกแบบและผลิตอุปกรณ์ถ่ายเทความร้อนคุณภาพสูงกลุ่มผลิตภัณฑ์ประกอบด้วยเพลตและปะเก็น แผ่นแลกเปลี่ยนความร้อน ปะเก็นตัวแลกเปลี่ยนความร้อน และตัวแลกเปลี่ยนความร้อนแบบประสานดังนั้น ในฐานะหนึ่งในผู้ผลิตไม่กี่รายทั่วโลก M&C จึงนำเสนอโซลูชันด้วยการออกแบบทางอุณหพลศาสตร์ที่เหมาะสมที่สุดสำหรับอุตสาหกรรมต่างๆ และการใช้งานแทบทั้งหมด

M&C ให้บริการอุปกรณ์เสริมแบบครบวงจรแก่คุณ หลายแบรนด์ และรุ่นทางเลือกมากมายให้คุณเลือกเราจะตอบสนองทุกความต้องการของคุณเกี่ยวกับแผ่นแลกเปลี่ยนความร้อนและทำให้เครื่องของคุณทำงานอย่างต่อเนื่องผ่านที่เก็บข้อมูลที่สมบูรณ์และการตอบสนองที่รวดเร็วของเรา

นอกจากนี้เรายังมีการควบคุมคุณภาพและระบบบริการหลังการขายที่เข้มงวดตั้งแต่การจัดซื้อวัสดุไปจนถึงการบรรจุผลิตภัณฑ์สำเร็จรูปจนถึงผลิตภัณฑ์ที่ได้รับในสภาพดีผลิตภัณฑ์ของเรามีการใช้กันอย่างแพร่หลายทั่วโลกในด้านต่างๆ





M&C Plate Heat Exchanger Plate & Gaskets รุ่นอื่น ๆ Recommend



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 และอื่นๆ;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL และอื่นๆ;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 และอื่นๆ;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90 และอื่นๆ

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 และอื่นๆ;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 และอื่นๆ;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L และอื่นๆ;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 และอื่นๆ;

เทอร์โมเวฟ - TL200SS/PP, TL250SS/PP, TL400SS/PPTL650SS/PP และอื่นๆ;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M และอื่น ๆ ;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 และอื่นๆ;



M&C Plate Heat Exchanger สินค้าพร้อมส่ง
