Hisaka ปะเก็นแผ่นแลกเปลี่ยนความร้อน LX10 สำหรับการต่อเรือ

Hisaka แผ่นแลกเปลี่ยนความร้อน AUX.FW COOLER LX195/LX135/LX10A/LX10 เพื่อการต่อเรือ

LX195/LX135 โครงสร้างพื้นฐานของแผ่นแลกเปลี่ยนความร้อนรุ่น

แผ่นถ่ายเทความร้อนทำโดยการกดแผ่นโลหะที่ทนต่อการกัดกร่อนบางๆ เช่น สแตนเลสหรือไททาเนียม จากนั้นติดตั้งด้วยปะเก็นซีลและแขวนกองทรายไว้บนแถบนำทางเพลตจะถูกขันให้แน่นด้วยสลักเกลียวระหว่างเฟรมคงที่กับเฟรมที่เคลื่อนย้ายได้มีช่องว่างระหว่างแผ่นถ่ายเทความร้อนที่ช่วยให้ของเหลวไหลได้ทางเข้าและทางออกของของเหลวอยู่ในเฟรมคงที่หรือเฟรมที่เคลื่อนย้ายได้

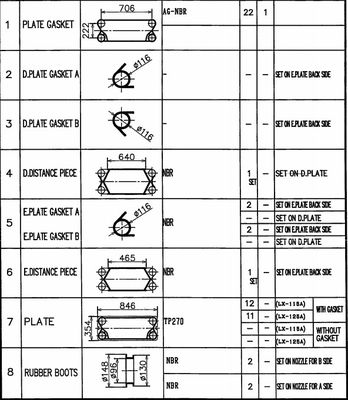

LX195/LX135 ข้อมูลจำเพาะของแผ่นแลกเปลี่ยนความร้อนรุ่น

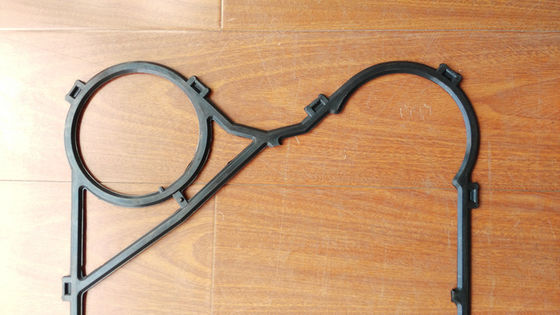

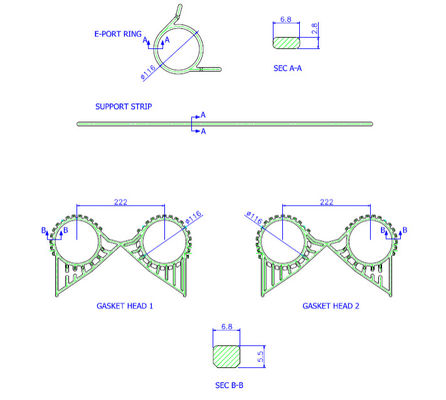

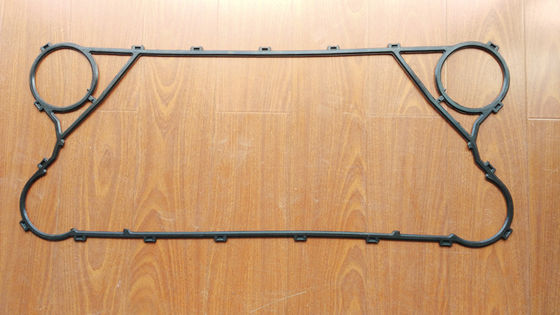

รูปภาพปะเก็นแผ่นแลกเปลี่ยนความร้อน LX195/LX135



พารามิเตอร์ปะเก็น PHE

ปะเก็นที่ใช้ในแผ่นแลกเปลี่ยนความร้อนต้องมีความทนทานในคุณภาพของเหลวและอุณหภูมิ/ความดันต่างๆM&C ได้เตรียมวัสดุปะเก็นดังต่อไปนี้เพื่อรองรับการใช้งานที่หลากหลาย



พารามิเตอร์เพลต PHE

เพลตได้รับการคัดเลือกมาเป็นพิเศษจากรูปแบบต่างๆ เพื่อให้ได้พื้นที่ที่เหมาะสมที่สุดและตัวแลกเปลี่ยนความร้อนที่คุ้มค่าสำหรับแต่ละยูนิตเพลตเหล่านี้สามารถจำแนกได้เป็นสามประเภท ประเภท H, ประเภท L, ประเภทผสม

ขอบเขตการสมัคร PHE / โอกาส



คุณสมบัติของแผ่นแลกเปลี่ยนความร้อน

แผ่นถ่ายเทความร้อน

แผ่นถ่ายเทความร้อนแต่ละแผ่นเป็นลอนลูกฟูกในรูปแบบต่างๆ เพื่อเพิ่มความแข็งแรงและพื้นที่การถ่ายเทความร้อนนอกจากนี้ ลอนทำให้เกิดความปั่นป่วนสูงและด้วยเหตุนี้จึงได้ค่าสัมประสิทธิ์การถ่ายเทความร้อนสูงแผ่นนี้มีรูผ่านในแต่ละมุมแต่ละแผ่นถูกปิดผนึกอย่างแน่นหนาด้วยปะเก็นที่ติดตั้งอยู่ในร่องรอบนอก


ช่องทางการไหล

เพลตถูกแบ่งออกเป็นเพลต A และเพลท B และเกิดทางเดินระหว่างเพลตเหล่านี้ของเหลวที่มีอุณหภูมิสูงจะไหลสลับกันและไปในทิศทางตรงกันข้ามกับของเหลวอื่นดังนั้นการถ่ายเทความร้อนที่มีประสิทธิภาพสูงสามารถทำได้ผ่านเพลตเหล่านี้

A-plate เมื่อกลับด้านจะกลายเป็น B-plateเนื่องจากแผ่นเพลทชนิดเดียวเท่านั้นที่สามารถใช้เป็นเพลท A และเพลท B สำหรับรุ่นส่วนใหญ่


บำรุงรักษาง่าย

สามารถเปิดแผ่นแลกเปลี่ยนความร้อนเพื่อตรวจสอบและบำรุงรักษาได้ง่ายโดยคลายสลักเกลียวและน็อตที่ขันให้แน่นประกอบและเปิดเครื่องได้อย่างง่ายดาย

พื้นที่ติดตั้งน้อย

โครงสร้างน้ำหนักเบาและกะทัดรัดช่วยประหยัดพื้นที่ในการติดตั้งได้ถึง 1/4 และน้ำหนักถึง 1/3 ของตัวแลกเปลี่ยนความร้อนแบบเปลือกและท่อตามลำดับนอกจากนี้ แผ่นความร้อนน้ำหนักเบาและบางซึ่งมีการกักเก็บของเหลวน้อยยังช่วยให้งานติดตั้งง่ายขึ้น

แผ่นแลกเปลี่ยนความร้อนสามารถถอดประกอบเพื่อทำความสะอาดโดยไม่ต้องเดินท่อ ในขณะที่ความร้อนของเปลือกและท่อต้องการพื้นที่เพิ่มเติมสำหรับการดึงมัดท่อออก


ข้อดีของแผ่นแลกเปลี่ยนความร้อน

1. ค่าสัมประสิทธิ์การถ่ายเทความร้อนสูงกว่าตัวแลกเปลี่ยนความร้อนแบบเปลือกและท่อประมาณ 2 เท่าพื้นผิวการควบแน่นจะมั่นคงอยู่เสมอและค่าสัมประสิทธิ์การถ่ายเทความร้อนจะดีขึ้นเนื่องจากคอนเดนเสทจะถูกระบายออกทันที

2. เพื่อให้ได้แรงดันไอที่ลดลงน้อยกว่าเครื่องแลกเปลี่ยนความร้อนแบบแผ่นทั่วไป การพิจารณาลักษณะแผ่นเป็นพิเศษจะถูกนำมาใช้ในการสนับสนุน

3. ปริมาณการใช้น้ำหล่อเย็นประมาณครึ่งหนึ่งของตัวแลกเปลี่ยนความร้อน

4. เลือกใช้ปะเก็นและขยายการใช้งานให้กว้างขึ้น

5. เปลี่ยนความจุการกลั่นได้ง่ายโดยเพิ่มหรือลดจำนวนแผ่น

6. เนื่องจากการเชื่อมต่อขาเข้าและทางออกที่ด้านเดียวกัน ชนิด LX195/LX135 สามารถใช้ได้ไม่เฉพาะกับคอนเดนเซอร์ทั้งหมด แต่ยังรวมถึงคอนเดนเซอร์บางส่วนด้วย

รูปภาพแผ่นแลกเปลี่ยนความร้อน

ข้อมูลบริษัท M&C Heat Parts

M&C Heat Parts Co., Ltd ก่อตั้งขึ้นในอู๋ซี มณฑลเจียงซูM&C เป็นผู้เชี่ยวชาญในการออกแบบและผลิตอุปกรณ์ถ่ายเทความร้อนคุณภาพสูงกลุ่มผลิตภัณฑ์ประกอบด้วยเพลตและปะเก็น แผ่นแลกเปลี่ยนความร้อน ปะเก็นตัวแลกเปลี่ยนความร้อน และตัวแลกเปลี่ยนความร้อนแบบประสานดังนั้น ในฐานะหนึ่งในผู้ผลิตไม่กี่รายทั่วโลก M&C จึงนำเสนอโซลูชันด้วยการออกแบบทางอุณหพลศาสตร์ที่เหมาะสมที่สุดสำหรับอุตสาหกรรมต่างๆ และการใช้งานแทบทั้งหมด

M&C ให้บริการอุปกรณ์เสริมแบบครบวงจรแก่คุณ หลายแบรนด์ และรุ่นทางเลือกมากมายให้คุณเลือกเราจะตอบสนองทุกความต้องการของคุณเกี่ยวกับแผ่นแลกเปลี่ยนความร้อนและทำให้เครื่องของคุณทำงานอย่างต่อเนื่องผ่านที่เก็บข้อมูลที่สมบูรณ์และการตอบสนองที่รวดเร็วของเรา

นอกจากนี้เรายังมีการควบคุมคุณภาพและระบบบริการหลังการขายที่เข้มงวดตั้งแต่การจัดซื้อวัสดุไปจนถึงการบรรจุผลิตภัณฑ์สำเร็จรูปจนถึงผลิตภัณฑ์ที่ได้รับในสภาพดีผลิตภัณฑ์ของเรามีการใช้กันอย่างแพร่หลายทั่วโลกในด้านต่างๆ

M&C Plate Heat Exchanger Plate & Gaskets รุ่นอื่น ๆ Recommend

Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 และอื่นๆ;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL และอื่นๆ;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 และอื่นๆ;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90 และอื่นๆ

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 และอื่นๆ;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 และอื่นๆ;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L และอื่นๆ;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 และอื่นๆ;

เทอร์โมเวฟ - TL200SS/PP, TL250SS/PP, TL400SS/PPTL650SS/PP และอื่นๆ;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M และอื่น ๆ ;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 และอื่นๆ;
