รายละเอียดสินค้า:
การชำระเงิน:
|
| แบบ: | LX595/LX515/LX50 | ชื่อ: | ปะเก็นแผ่นแลกเปลี่ยนความร้อน |
|---|---|---|---|
| ความดันใช้งาน: | สูงสุด 3.0 MPaG | วัสดุแผ่น: | เหล็กกล้าไร้สนิม ไททาเนียม โลหะผสมนิกเกิลสูง นิกเกิล และอื่นๆ |
| วัสดุปะเก็น: | NBR, EPDM, FPM, NBRHT, VITON | พื้นที่ผิว: | 0.83 ㎡ |
| Max. แม็กซ์ flow rate อัตราการไหล: | 800 ม. / ชม | การเชื่อมต่อ Dia: | 200mm |
| ขนาดเฟรม: | 1995*810mm | ||
| แสงสูง: | ปะเก็นแผ่นแลกเปลี่ยนความร้อน,เปลือกและปะเก็นท่อแลกเปลี่ยนความร้อน |
||

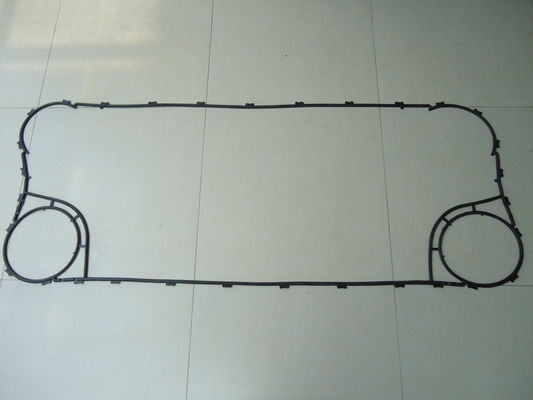

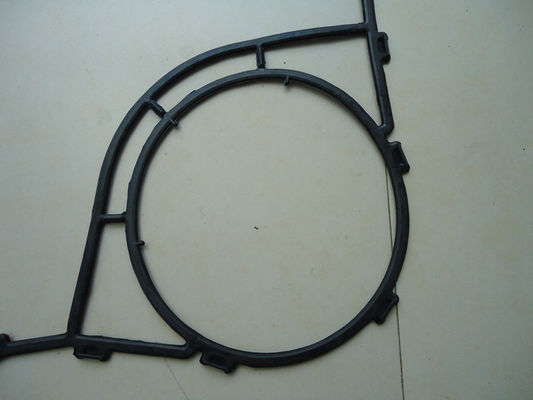

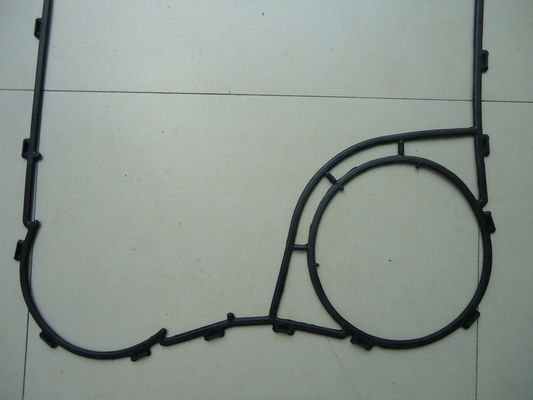

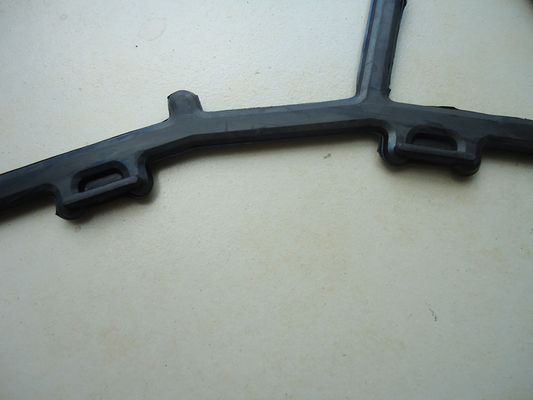

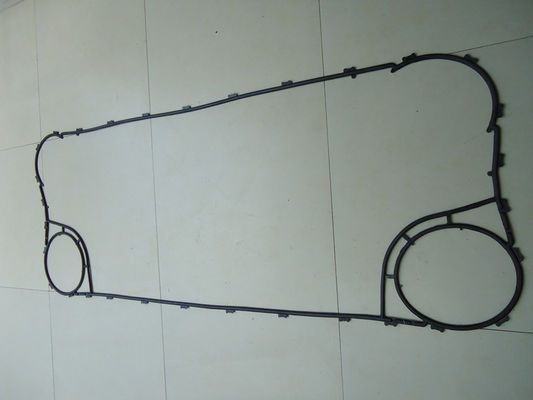

ฮิซากะ LX595/LX515/LX50 อะไหล่เครื่องแลกเปลี่ยนความร้อนแบบแผ่นปะเก็นสำหรับ Vessel
LX595/LX515 Model Plate Heat Exchanger Basic Structure
แผ่นถ่ายเทความร้อนทำโดยการกดแผ่นโลหะที่ทนต่อการกัดกร่อนบางๆ เช่น สแตนเลสหรือไททาเนียม จากนั้นติดตั้งด้วยปะเก็นซีลและแขวนกองทรายไว้บนแถบนำทางเพลตจะถูกขันให้แน่นด้วยสลักเกลียวระหว่างเฟรมคงที่กับเฟรมที่เคลื่อนย้ายได้มีช่องว่างระหว่างแผ่นถ่ายเทความร้อนที่ช่วยให้ของเหลวไหลได้ทางเข้าและทางออกของของเหลวอยู่ในเฟรมคงที่หรือเฟรมที่เคลื่อนย้ายได้
รายละเอียดปะเก็นรุ่น LX595/LX515
| พื้นที่ผิว | 0.83 ㎡ |
| แม็กซ์อัตราการไหล | 800 ลบ.ม./ชม |
| เส้นผ่านศูนย์กลางการเชื่อมต่อ | 200mm |
| ขนาดเฟรม | 1995*810mm |
พารามิเตอร์ปะเก็น PHE
ปะเก็นที่ใช้ในแผ่นแลกเปลี่ยนความร้อนต้องมีความทนทานในคุณภาพของเหลวและอุณหภูมิ/ความดันต่างๆM&C ได้เตรียมวัสดุปะเก็นดังต่อไปนี้เพื่อรองรับการใช้งานที่หลากหลาย
| วัสดุปะเก็น | ช่วงอุณหภูมิ ( ℃) | ความแข็ง | มีขนาดกลาง |
| NBR | -20 ถึง 110 | -75+/-3 | น้ำ น้ำมัน กรด ฯลฯ |
| EPDM | -30 ถึง 150 | 80+/-5 | ไอน้ำ แอมโมเนีย กรด ฯลฯ |
| NBR-HT | -30 ถึง 160 | 85+/-5 | น้ำมันแร่, น้ำมันความร้อน |
| EPDM-HT | -30 ถึง 180 | 85+/-5 | น้ำอุณหภูมิสูง |
| TFEP | -20 ถึง 180 | 80+/-5 | กรด ไกลคอล คลอไรด์ |
| FPM | -55 ถึง 220 | 80+/-5 | กรด ไกลคอล คลอไรด์ |
ขอบเขตการสมัคร PHE / โอกาส
| เคมี | คูสติกโซดา, ปุ๋ย, ปิโตรเคมี, โรงกลั่นน้ำมัน, น้ำมันและไขมัน, ยา, คูลลิ่งกรดซัลฟูริก |
| อาหาร | นม, เบียร์, น้ำอัดลม, ซอส, ไวน์, เครื่องนึ่งฆ่าเชื้อแบบลื่นไถล |
| ระบบปรับอากาศ | เครื่องปรับอากาศ, เครื่องทำน้ำอุ่น |
| โรงถลุงเหล็ก | เตาหลอม, การหล่อแบบต่อเนื่อง, COG, การชุบและการชุบสังกะสี, การระบายความร้อนด้วยเตาหลอม |
| โลหะ | ชุบ, ชุบ, อโนไดซ์, ทาสี |
| เยื่อกระดาษและกระดาษ | สุราดำ, สุราขาว, ย่อยอาหาร, การนำความร้อนกลับมาใช้ใหม่ |
| สิ่งทอ | ใยสังเคราะห์ ปั่นด้าย ย้อมสี |
| เซ็นทรัลคูลลิ่ง | น้ำทะเล, น้ำในแม่น้ำ, โรงไฟฟ้า, โคเจนเนอเรชั่น, มารีนและอื่น ๆ อีกมากมาย |
คุณสมบัติของแผ่นแลกเปลี่ยนความร้อน
แผ่นถ่ายเทความร้อน
แผ่นถ่ายเทความร้อนแต่ละแผ่นเป็นลอนลูกฟูกในรูปแบบต่างๆ เพื่อเพิ่มความแข็งแรงและพื้นที่การถ่ายเทความร้อนนอกจากนี้ ลอนทำให้เกิดความปั่นป่วนสูงและด้วยเหตุนี้จึงได้ค่าสัมประสิทธิ์การถ่ายเทความร้อนสูงแผ่นนี้มีรูผ่านในแต่ละมุมแต่ละแผ่นถูกปิดผนึกอย่างแน่นหนาด้วยปะเก็นที่ติดตั้งอยู่ในร่องรอบนอก
ช่องทางการไหล
เพลตถูกแบ่งออกเป็นเพลต A และเพลท B และเกิดทางเดินระหว่างเพลตเหล่านี้ของเหลวที่มีอุณหภูมิสูงจะไหลสลับกันและไปในทิศทางตรงกันข้ามกับของเหลวอื่นดังนั้นการถ่ายเทความร้อนที่มีประสิทธิภาพสูงสามารถทำได้ผ่านเพลตเหล่านี้
A-plate เมื่อกลับด้านจะกลายเป็น B-plateเนื่องจากแผ่นเพลทชนิดเดียวเท่านั้นที่สามารถใช้เป็นเพลท A และเพลท B สำหรับรุ่นส่วนใหญ่
บำรุงรักษาง่าย
สามารถเปิดแผ่นแลกเปลี่ยนความร้อนเพื่อตรวจสอบและบำรุงรักษาได้ง่ายโดยคลายสลักเกลียวและน็อตที่ขันให้แน่นประกอบและเปิดเครื่องได้อย่างง่ายดาย
พื้นที่ติดตั้งน้อย
โครงสร้างน้ำหนักเบาและกะทัดรัดช่วยประหยัดพื้นที่ในการติดตั้งได้ถึง 1/4 และน้ำหนักถึง 1/3 ของตัวแลกเปลี่ยนความร้อนแบบเปลือกและท่อตามลำดับนอกจากนี้ แผ่นความร้อนน้ำหนักเบาและบางซึ่งมีการกักเก็บของเหลวน้อยยังช่วยให้งานติดตั้งง่ายขึ้นแผ่นแลกเปลี่ยนความร้อนสามารถถอดประกอบเพื่อทำความสะอาดโดยไม่ต้องเดินท่อ ในขณะที่ความร้อนของเปลือกและท่อต้องการพื้นที่เพิ่มเติมสำหรับการดึงมัดท่อออก
